Как лучше сделать вентиляцию загородного дома. Вентиляция в частном доме своими руками — схемы, советы, рекомендации Кто принимает вентиляцию в частном доме

Экология потребления. Усадьба: Основные виды, используемые в частных домах - естественная и принудительная, отличительными особенностями которых являются - использование (принудительная) дополнительного оборудования, либо вентилирование при помощи физических процессов (естественная).

Недостаточное циркулирование воздуха между помещением и улицей может привести к застою воздуха, образованию грибка и плесени, а аллергические реакции, тяжесть во всем теле и плохое самочувствие станут сомнительными «бонусами» в комнате без вентиляции.

Основные виды, используемые в частных домах - естественная и принудительная, отличительными особенностями которых являются - использование (принудительная) дополнительного оборудования, либо вентилирование при помощи физических процессов (естественная).

Преимущества и недостатки естественной вентиляции

Главное преимущество естественной вентиляции - простота и дешевизна построения системы, принудительная же может похвастаться более эффективной и качественной работой.

Наряду с рядом неоспоримых преимуществ - дешевизна, простота реализации - естественная вентиляция имеет и недостатки, которые, к слову сказать, значительны. Многие специалисты по строительству говорят о неэффективности такой системы и вот почему:

  1. По строительным нормам допустимая температура на улице не должна быть ниже +5 градусов, иначе тяга усиливается и в дом начнет поступать большое количество холодного воздуха. По некоторым данным тепловые потери от естественной вентиляции в ряде случаев достигают 40% от общего объема.
  2. Ситуация, диаметрально-противоположная предыдущему пункту: если на улице слишком жарко, воздухообмен минимизируется вплоть до полного прекращения циркуляции воздуха.
  3. Нет возможности обработать воздух, поступающий с улицы. Экологическая обстановка в стране и в мире оставляет желать лучшего. Чистый воздух - скорее роскошь, чем обыденность. Не обработанный и не очищенный воздух может стать причиной многих неприятностей.
  4. Вентиляция в комнате имеет ограничение по регулировке. Если уменьшить воздухообмен еще можно путем плотного закрытия окон и дверей, то значительно увеличить его уже нельзя.

Для создания эффективной атмосферы в комнатах частного дома необходимо прибегнуть к комплексности: лучшим вариантом будет комбинация естественной циркуляции с технологическими наработками в этой области (вентиляторы, фильтры, и прочее).

Зачем нужна вытяжка в частном доме с печью или камином

Если печь или камин используются в доме не как элемент декора, а выполняют свои прямые обязанности - отапливают помещение, нужно позаботиться о естественной вентиляции в двойне. Для полного сгорания топлива необходимо достаточное количество окислителя (в данном случае кислорода). При его нехватке топливо будет сгорать не полностью, выделяя при этом угарный газ, который будет попадать в жилое помещение. Приятного и полезного в этом, естественно, мало.

Устройство вентиляции в доме с камином

Если притока воздуха не будет хватать, то в теплое время года можно распахнуть окно - этого будет достаточно. Зимой такой фокус вряд ли пройдет, поэтому еще на стадии строительства желательно провести под полом трубу непосредственно к печи или камину, через которую будет поступать необходимое количество воздуха.

Для организации вытяжки чаще всего прибегают к услугам экспертов, эта статья ориентирована на мастеров, которые планируют осуществить монтаж своими руками. Далее рассмотрим основные рекомендации по построению такой вентиляции, часто стречающиеся проблемы и недостатки.

Как сделать естественную вентиляционную систему своими руками

Естественная вентиляция работает, базируясь на физических законах - за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

Схема и устройство системы с вентканалом

Устройство вентиляционной системы

Правильный монтаж


Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика - более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Размещение приточных каналов в стене

  1. Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс - воздух будет не вытягиваться, а поступать в комнаты.
  2. Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами - либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество - повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах - шум и частота воздуха.

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно - тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

Видео: как устроить естественную вытяжку

Не стоит забывать и о системе кондиционирования. Грамотно-организованный тандем естественной, принудительной вентиляции и кондиционирования, сделает жизнь в доме комфортной и безопасной для здоровья. опубликовано


Ввиду разнообразия планировок и эксплуатационных условий загородной недвижимости, в каждом случае проектируется индивидуально вентиляция в частном доме своими руками. Схема должна обеспечивать минимально допустимую кратность воздухообмена. В кухне с четырехконфорочной плитой использованный воздух должен заменяться новым с интенсивностью 90 кубов ежечасно. В жилых комнатах достаточно 30 кубов на человека, либо воздухообмена трижды в час всего объема. Подробнее в данном материале.

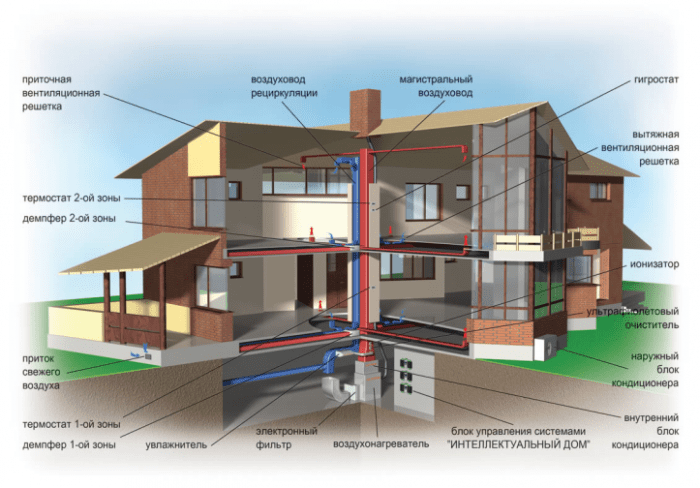

Схема вентиляции загородного коттеджа

Для снижения эксплуатационного бюджета обычно применяется естественная вентиляция в частном доме своими руками, схема которой представлена ниже. Принцип воздухообмена в ней следующий:

  • уличный воздух проникает в помещения сквозь щели оконных блоков;
  • нагревается, перемещается естественным образом под дверьми в санузел и кухню;
  • в функциональных помещениях (кухня + санузел) внутри капитальных стен устроены вентканалы, через которые отработанные воздушные массы удаляются за счет естественной тяги.

Подобная схема вентиляции в частном доме своими руками имеет существенные недочеты:

  • современные оконные блоки (стеклопакеты внутри ПВХ профиля) абсолютно герметичны;
  • для улучшения звукоизоляции комнат подрез дверных полотен не используется, что нарушает обмен внутри помещений.

Поэтому применяются приточные клапаны, врезаемые в оконные блоки, или проветривание комнат открытыми фрамугами, форточками. Иногда целесообразна врезка в наружные стены приточных вентиляторов или рекуператоров.

Если штатные вентканалы не обеспечивают достаточную тягу, применяется вытяжная вентиляция в частном доме своими руками, схема которой так же имеется ниже. Основным недостатком принудительных систем вентилирования является энергозависимость.

Полезная информация! Вентиляторы осевого, центробежного типа, устанавливаемые внутри вентканалов, капитальных наружных стен, имеют электропривод. Перебои энергообеспечения можно компенсировать только дорогостоящими генераторами, аккумуляторами или источниками ИБП (бесперебойного питания).

Общие сведения об организации вентиляции в доме (видео)

Статья по теме:

В отдельной публикации мы расскажем о принципах организации качественной вентиляции в квартире и правильном подборе оборудования.

Состав системы, пошаговый монтаж

Поможет при проектировании вентиляции в частном доме своими руками, схема и подготовка комплекта чертежей с поэтажными планами. Основным элементом любой системы вентилирования является воздуховод:

  • вентканал – изготавливается только внутри кирпичных стен;

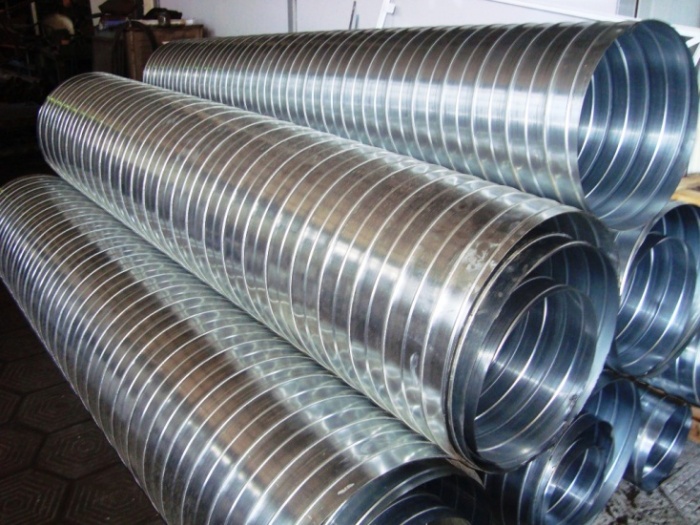

  • короб – из стального листа, полимерных материалов, керамики, бетонных изделий.

Максимальным сечением обладают вытяжные воздуховоды. Например, для однократного воздухообмена в коттедже 300 квадратов при естественном воздухообмене потребуется труба диаметром 35 см или канал 40 х 25 см. Внутри кирпичной кладки подобные конструкции изготавливаются без проблем.

Если дом построен из других конструкционных материалов, автоматически возникают проблемы с размещением, декорированием труб или коробов таких больших размеров. Поэтому сечение воздуховода снижается, проектируется принудительная вентиляция в частном доме (схема своими руками также может быть выполнена без проблем при изучении основных требований нормативной документации).

Как организовать проветривание?

Для обновления воздушных масс в частном доме, в первую очередь, задействуется приточная вентиляция. Своими руками схему составить несложно, разобравшись с планировкой и особенностями своего дома. Существует несколько типов проветривания, не одинаково полезных для микроклимата интерьеров:

  • открыта дверь + окна – воздух обновляется в течение 5 минут, однако образуются вредные сквозняки;
  • приоткрыта фрамуга или форточка – полное замещение отработанных воздушных масс новыми наступает через 40-60 минут, однако остывают откосы, оконные блоки, возможно образование конденсата;
  • открыты окна – этот вариант является лучшим, так как за 10 минут не успевают остыть конструкции, воздух обновляется в комнате полностью.

Но жителям крайне неудобно заниматься проветриванием ежечасно. Поэтому спасительным решением при нежелании установливать полноценную приточную установку являются стеновые/оконные клапаны.

Обеспечение притока

Оконный клапан имеет несколько разновидностей. Для установки некоторых моделей необходима фрезеровка овальной щели в эксплуатируемом профиле ПВХ. Это отражается на прочности оконного блока (профиль армируется фольгой, внутри которой не рекомендуется делать крупные отверстия), звукоизоляции.

Более удобны в монтаже щелевые клапаны накладного типа. Для этого достаточно удалить на отдельном участке (обычно верхняя часть фрамуги) уплотнитель, прикрутить корпус клапана.

В высокопроизводительных модификациях клапанов приточного типа наружный воздухозаборник связан с внутренним регулировочным механизмом телескопической камерой. Элемент клапана, устанавливаемый внутри помещения, имеет фильтр, выпускные форсунки, лабиринтную систему проток.

Полезная информация! Все оконные клапаны приточного типа энергонезависимые. Они не будут работать в зданиях с негерметичными дверными, оконными блоками, в отсутствие 2 см щелей под полотнами внутренних дверей.

Пропускной способности оконных клапанов обычно достаточно для жилых помещений. Однако в кухнях с газовыми 4-х конфорочными плитами, духовыми шкафами эти устройства не могут обеспечить требуемый воздухообмен для этих помещений. Поэтому монтируются клапаны стеновые, имеющие следующую конструкцию:

Статья по теме:

Такое устройство иногда может стать настоящим спасением от духоты и плохого микроклимата. Давайте получше разберемся в нюансах его выбора и монтажа.

Обычные клапаны монтируются над регистрами , чтобы зимний воздух согревался восходящими конвекционными потоками. В рекуператорах использована схема «труба в трубе», поэтому входящие массы согреваются исходящими потоками. Их устанавливают в любом удобном месте, независимо от расположения батарей, простенков.

Более сложными являются системы вентилирования с использованием . Короба или трубы пропускают внутри пространств подвесных/натяжных потолков, выпуская патрубки в отдельных зонах помещения.

Полезный совет! При организации принудительного притока вентиляторами встраиваемые вентканалы естественной вентиляционной системы гарантированно не справятся с удалением больших объемов отработанного «грязного» воздуха. Поэтому потребуется монтаж вытяжных вентиляторов внутри них.

Если приточная вентиляция в частном доме сооружается своими руками, схема не менее важна, чем расчет сечения воздуховодов. Основными рекомендациями для домашнего мастера являются:

  • вытяжки монтируются в самых «грязных» помещениях (высокая влажность, запахи, тепловое излучение);
  • переток воздуха необходимо организовать от самой дальней комнаты по отношению к кухне, санузлу;
  • для этого используются решетки или щели в дверных полотнах либо под ними.

Принудительная приточная вентиляция в частном доме своими руками, схема и состав которой имеется ниже, состоит из сложных элементов:

  • комфортность проживания при включенном электрооборудовании обеспечивает шумоподавитель (глушитель);
  • циркуляцию создает вентилятор;
  • всасываемый воздух подогревается калорифером;
  • фильтрами уличный воздух очищается;
  • клапанами регулируется поток;
  • распределение масс внутри системы производится диффузорами, решетками.

Рекуператоры отвечают за энергосбережение, снижение теплопотерь, однако эффективны до определенных температур наружного воздуха. Поэтому в морозы дополнительно включаются калориферы. Летом рекуператоры работают в режиме кондиционеров по умолчанию, снижая нагрузку на климатическое оборудование коттеджа.

Статья по теме:

Что это за устройство? Как оно работает? В чем его преимущества? Сложно ли выполнить самостоятельный монтаж? На эти и другие вопросы мы ответим в специальной публикации. Читайте!

При значительной рабочей площади загородного жилища воздухообмен может достигать ежечасно 600-800 кубов. Для мощного, габаритного оборудования требуется место для размещения и обслуживания. Поэтому используются либо специальные помещения внутри дома, подполья, либо не эксплуатируемый чердак.

Полезная информация! Минимальное сопротивление потока наблюдается в трубчатых воздуховодах. Зато прямоугольные короба вентиляции легче крепить к несущим конструкциям, маскировать под фальш-панелями, потолками. Гибкие гофротрубы применяются на коротких участках, где необходимо несколько сложных изгибов.

Таким образом, домашний мастер может своими силами спроектировать, установить системы естественной и принудительной вентиляции в загородном жилище без привлечения специалистов. Это обеспечит комфортный микроклимат, снижение заболеваний у членов семьи, однако потребует знаний нормативной документации и строительных навыков.

Как правильно сделать вентиляцию в доме (видео)


Начнем с образного сравнения: правила охраны труда написаны кровью, а требования СНиП к воздухообмену внутри жилых зданий – черной плесенью. Именно грибок, образующийся по углам комнат, указывает на повышенное содержание влаги плюс недостаток свежего воздуха. Цель публикации – рассказать, как правильно делается вентиляция в частном доме или квартире. Приведенные ниже рекомендации помогут создать здоровый микроклимат в жилище либо исправить существующую проблему своими руками.

Три вида вентиляционных систем

Чтобы предусмотреть нормальное вентилирование помещений, нужно понимать суть задачи и знать технические средства, помогающие ее решить. Правильная вентиляция в доме выполняет 2 функции – удаление отработанного воздуха и подача чистой воздушной смеси с улицы.

Атмосфера жилых комнат загрязняется несколькими продуктами жизнедеятельности людей:

  • водяные пары, выделяемые при дыхании и в процессе готовки пищи;
  • углекислый газ и другие вредные соединения в небольших количествах;
  • разнообразные неприятные запахи.

Справка. Для образования излишков влаги достаточно поджечь газовую плиту, кипятить воду необязательно. Продуктами горения метана являются углекислый газ и водяной пар. Первый создает ощущение духоты, второй насыщает влагой воздушную среду кухни.

Существует 3 типа систем общеобменной вентиляции, способных поддерживать микроклимат в комнатах здания:

  1. Естественная.
  2. Комбинированная.
  3. Принудительная с механическим побуждением.

Прежде чем рассмотреть принцип работы каждой схемы, озвучим важное правило: нельзя организовать вытяжку, не предусмотрев приток, и наоборот. Удаляемый воздух должен замещаться наружным, иначе эффективность вентилирования сведется к нулю.

Сравнительный пример. Представьте насос, закачивающий воду внутрь герметичной емкости. Когда давление в резервуаре достигнет определенного порога, движение жидкости остановится независимо от мощности и частоты вращения двигателя. Крыльчатка станет перемешивать воду на одном месте. Накачивание (или отсасывание) воздуха в закрытое помещение даст аналогичный результат.

Принцип естественной вытяжки

Вентиляция данного типа работает за счет природной тяги, возникающей внутри вертикальной трубы и побуждающая воздух двигаться по каналу снизу вверх. Важно понимать, от чего зависит сила тяги:

  1. Разница атмосферного давления на нижнем и верхнем срезе трубы. Чем выше построить вентканал, тем больше получится перепад давлений и мощность тяги.
  2. Разность комнатной и уличной температуры. Холодный поток вытесняет нагретый и более легкий комнатный воздух, отчего последний стремится уйти в верхнюю зону помещения и далее в вытяжную шахту.
  3. Степень насыщения влагой. Как ни парадоксально, но при одинаковой температуре насыщенная водяным паром воздушная смесь становится легче сухого воздуха и тоже поднимается вверх.

Если открыть дверь балкона в плохо вентилируемой квартире, на потолке образуется мокрое пятно из-за конденсации влаги

Справка. Относительная молекулярная масса водяного пара равна 18 единиц, воздуха – 29. Соответственно, при увлажнении газовая смесь становится легче. Эффект заметен на представленном фото.

Температура и влажность окружающей среды колеблется в течение года, следом меняется сила тяги. Вот почему летом естественная вытяжка работает хуже – перепад температур невелик. Неизменным остается один параметр – высота канала и разница давлений.

Устройство природной вентиляции – самый дешевый способ организовать воздухообмен внутри загородного коттеджа. Естественная тяга также задействована в большинстве многоквартирных домов: приточный воздух подается через специальные клапаны, вытяжка производится с помощью вертикальных шахт, проходящих внутри стен.

Комбинированный воздухообмен

В данном случае естественная вентиляция в доме усиливается за счет размещения электровентиляторов в определенных точках. Практикуется 2 варианта:

  • наружный воздух подается механизированными приточными установками, выброс происходит посредством вертикального канала;
  • на вытяжную шахту ставится маломощный вентилятор, приток осуществляется через специальные клапаны с выходом в стену.

Обычный стеновой клапан подает воздух без вентилятора

Яркий пример комбинированного варианта – вентилятор, установленный в туалете, либо кухонная вытяжка. Первый быстро удаляет неприятные запахи, вторая отсасывает вредные пары в процессе готовки.

Механизированный приток обеспечивают местные агрегаты, встраиваемые в толщу стены (так называемые бризеры). Установка фильтрует наружный воздух, плюс в холодный период подогревает электрическим ТЭНом. Объем подачи и степень нагрева регулируется вручную либо автоматически.

Комбинированное вентилирование успешно применяется в любых типах частных домов – кирпичных, каркасных, построенных из газобетона и СИП-панелей. Если вентилятор устанавливается на вытяжной трубе, то возмещение тепла, удаленного вместе с воздухом, ложится на .


Устройство бризера - местной приточной установки

Принудительное вентилирование здания

Принцип действия принудительного воздухообмена простой – вытяжка и приток обеспечивается механическими вентиляционными установками, питающимися электроэнергией. Схем и вариантов подобной вентиляции довольно много, приведем несколько распространенных примеров:

  1. Притоком занимаются бризеры, установленные во всех комнатах. На чердаке располагается общий вытяжной вентилятор, собирающий отработанный воздух помещений и удаляющий его наружу.
  2. В каждом помещении стоит отдельное приточно-вытяжное устройство с рекуператором, встроенное во внешнюю стену.
  3. За воздушный обмен отвечает одна общая установка – центральный кондиционер. Агрегат очищает, увлажняет, нагревает и охлаждает приток в зависимости от условий и времени года. Раздача и отбор воздуха производится сетью вентканалов. Функция рекуперации тоже присутствует.
  4. Микроклимат внутри жилища поддерживается фанкойлами – с функцией обогрева/охлаждения. К теплообменникам подводится горячая вода от газового котла и хладагент от чиллера (разновидность холодильной машины).

Простейшая схема принудительного воздухообмена

Разъяснение. Рекуперация – это процесс отбора тепловой энергии у вытяжного воздуха, идущей на подогрев притока. Используется специальный теплообменник – рекуператор, где встречные воздушные потоки пересекаются, но не смешиваются.

Особенность механических вентсистем – совмещение вентиляции с воздушным отоплением. Какой смысл тратить деньги, выполнять проект и монтаж радиаторной схемы, когда нужно греть подаваемый воздух? Правильное решение – довести температуру притока до 30-50 °С и таким образом компенсировать теплопотери сквозь наружные стены, а батареи и теплые полы не предусматривать вовсе.


Схема движения встречных потоков в рекуператоре

Какой вариант лучше

Если вы желаете своими руками обустроить вентиляцию частного дома, рекомендуем отдать предпочтение первым двум системам – естественной и комбинированной. Аргументы в пользу этих вариантов:

  1. Приемлемые финансовые затраты при монтаже и эксплуатации.
  2. Минимальное потребление электричества. Вытяжные вентиляторы комбинированных систем работают периодически и потребляют в сумме 100-200 Вт/ч. Приточные установки с подогревом возьмут больше – около 500 Вт на каждую комнату.
  3. Вентиляция с естественным побуждением вполне способна обеспечить нормативный воздухообмен в одно- и двухэтажном здании, тем более внутри дачного домика.
  4. Не требуется выделять полезный объем здания под размещение вентиляционного оборудования и прокладку воздуховодов.
  5. Отпадает необходимость обслуживания агрегатов, ежегодной очистки фильтров и воздушных каналов.

Важный момент. Устройство полностью механизированной общеобменной вентиляции требует основательного подхода – расчетов, проектирования и квалифицированного монтажа. Без разработчиков с профильным образованием и грамотных исполнителей обойтись не удастся.

Последний нюанс: если принудительная вентиляция не предусматривалась в доме изначально, выделить пространство для прокладки воздуховодов будет непросто. Придется изощряться и класть вентканалы под полом либо в деревянных перекрытиях, пропускать через комнаты. Вдобавок часть площади жилища займет оборудование, о чем расскажет эксперт на видео:

Делаем вентиляцию правильно

Организовывая воздушный обмен, предлагаем взять за основу систему с естественным побуждением как наиболее дешевую и распространенную. Данный вариант также подойдет для всех типов хозяйственных построек – бань, сараев, курятников, погребов и так далее.

Замечание. Разговоры о том, что естественная вентиляция вытягивает из дома массу драгоценного тепла - это не соответствующие действительности россказни продавцов различного оборудования. Если в доме нет щелей для прохода внешнего воздуха, то вытяжка удалит ровно столько, сколько позволит приток, о чем мы писали выше.

Перед тем как сделать вентиляцию, нужно выяснить объем воздуха на подаче и рассчитать общий воздухообмен. – большая тема нашей отдельной статьи.

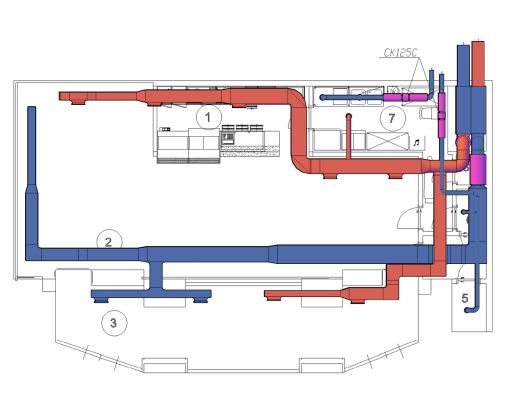

В качестве примера используем планировку одноэтажного дома. На чертеже показана схема движения воздушных потоков, расположение приточных и вытяжных устройств. Нужно соблюсти ряд правил:

  • внешний приток надо организовать во всех комнаты кроме коридоров и санузла;
  • направление потоков внутри дома – из жилых помещений в более загрязненную кухню и ванную;
  • блок вентканалов делается в перегородке между санузлом и кухней либо пристраивается к наружной стене;
  • высота подъема труб определяется расчетным путем, минимум для одноэтажного здания – 2 метра;
  • для туалета, кухни и локальных механизированных вытяжек строятся отдельные шахты, дабы запахи не перетекали в соседние помещения;
  • проходящие сквозь холодный чердак вертикальные каналы из пластиковых труб обязательно утепляются, чтобы не пришлось бороться с конденсатом.

Современный способ быстрой теплоизоляции пластиковых труб — напыление пенополиуретана Polynor

Важное уточнение. Схема воздухообмена в двухэтажном жилище выглядит аналогично. Поскольку кухонное помещение отсутствует, предусматривается отдельный вытяжной канал в ванной либо другой точке.

Теперь подробно рассмотрим организацию потоков по каждому помещению.

Жилые комнаты: спальня, детская, гостиная

В помещениях для отдыха с постоянным пребыванием жильцов важно создать здоровую атмосферу – устроить подачу чистого воздуха снаружи следующими способами:

  • встроить в оконный профиль приточный клапан типа Aereco;
  • вмонтировать вентиляционный регулируемый клапан в стену;
  • установить бризер с вентилятором и дополнительным подогревом воздушной струи.

Справка. В многоэтажных домах советской постройки предусматривалась специальная приточная щель снизу подоконника. В процессе замены деревянных окон на пластиковые установщики заделывают указанный проем. Без притока не действует тяга вертикальной шахты, вентиляция квартиры не функционирует. Отсюда повышенная влажность, грибок и прочие прелести.

Приточные клапаны нужно ставить на высоте примерно 2 м от пола. Конвективный поток, поднимающийся от радиаторов, перемешивает и нагревает холодный приток. Вытяжкой служит щель высотой 15-20 мм, оставленная под межкомнатной дверью.

Воздух всасывается проемом под воздействием разрежения, создаваемого кухонным и туалетным вентканалом. Двигаясь с малой скоростью (0.1-0.2 м/с), воздушная масса выходит в коридор и устремляется к устью вытяжной решетки.

Совет. Нынешние межкомнатные двери зачастую плотно прилегают в притворе, не пропуская воздушную смесь в коридор. Покупайте дверные полотна со встроенной переточной решеткой либо устанавливайте таковую самостоятельно.


Варианты встроенных вентиляционных решеток

Кухня-столовая

Атмосфера данного помещения загрязняется продуктами горения газа, лишней влагой и выделениями от людей, поступающими вместе с воздухом других комнат. Вентиляцию нужно устраивать по таким правилам:

  1. Предусматривается 2 точки притока – щель снизу дверного полотна и регулируемый клапан в стене (оконном профиле).
  2. В идеале строится 2 вертикальных трубы, выведенных на крышу, – для общеобменной вентиляции и кухонной вытяжки. Тогда жир и копоть не станет засорять основной канал.
  3. Решетки забора воздуха монтируются под потолком.
  4. Допускается устройство одной вытяжной шахты достаточного диаметра.
  5. Канал должен быть открыт только со стороны кухни. Запускать туда воздух из туалета нельзя – запах проникнет в столовую.

Примечание. Согласно требованиям СНиП, в помещении необходим однократный воздухообмен плюс 100 м³/ч на газовую плиту либо 60 м³/ч на электрическую. Вот зачем нужно устраивать 2 притока.

Кухонную механическую вытяжку нельзя подсоединять к шахте напрямую – при отключенном вентиляторе сечение канала перекрыто жировыми фильтрами и крыльчаткой. Используйте тройник и обратный клапан, как предлагает домовладелец на видео:

Санузел – туалет и ванная

Стандартная схема вентиляции влажного помещения проста:

  1. Воздух из коридора просачивается в ванную под входной дверью.
  2. Перемешиваясь с влажной средой санузла, он становится легче и поднимается к потолку.
  3. Под действием тяги в решетке, расположенной в верхней зоне, воздух медленно увлекается вытяжным каналом и выбрасывается наружу.

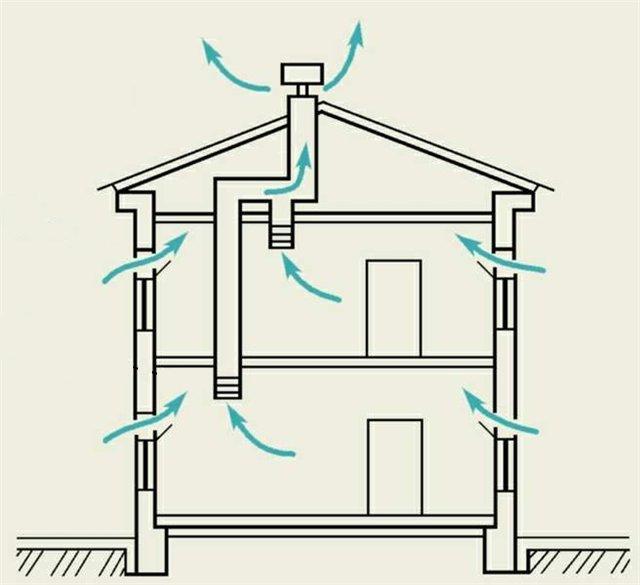

Схема воздухообмена здания в разрезе

Чтобы скорее удалить из туалета влагу и неприятный запах, допускается встраивание осевого вентилятора в проем шахты. Одно условие: неработающая крыльчатка агрегата не должна перекрывать проход воздушному потоку, иначе эффективность вентилирования снизится. Используйте переходник с дополнительной решеткой либо тройник с обратным клапаном.

Котельная и другие помещения

Для нормальной работы любого котла, кроме электрического, требуется определенное количество воздуха, расходуемого на горение. Точный объем или конкретные требования к вентиляции топочной всегда прописаны в инструкции по эксплуатации теплогенератора.

Подача воздушной смеси в котельную производится через дверь, вытяжка – отдельным вертикальным каналом. Решетка размещается в верхней зоне топочной, никаких дополнительных вентиляторов ставить не нужно.

Важный нюанс. Дымоход твердотопливного либо газового котла служит мощной вытяжкой, особенно в период горения. Если топочная встроена внутрь коттеджа, то тяга дымовой трубы увлечет бо́льшую часть воздуха из жилых комнат первого этажа. Поэтому оголовки труб желательно оснастить дефлекторами, усиливающими тягу.


Наружные и внутренние каналы вентиляции дома лучше монтировать из пластиковых либо жестяных труб расчетного диаметра. Воздуховоды, проложенные через холодный чердак, обязательно утепляются.

Допустимо применять пластмассовые трубы для внутренней канализации, но учтите один нюанс: серый полипропилен способен гореть самостоятельно. Вентиляционные ПВХ каналы изготовлены из затухающего пластика. Подробности монтажа смотрите в видеосюжете.

Заключение

Разбирая способы вентиляции частного дома, мы не упомянули об источнике дополнительного притока – инфильтрации. Просачивание воздуха сквозь через мелкие щели в современных жилищах практически отсутствует либо сведено к минимуму благодаря новым окнам и уплотнениям дверных притворов. Принимать в расчет поступления сквозь мельчайшие поры бессмысленно.

Вентиляция - необходимая мера, которая обеспечивает комфорт проживания и соблюдение санитарных норм в помещении. Принудительная вентиляция особенно необходима внутри влажных комнат, а также в домах с синтетическим утеплением. Какие виды вентиляции используются в частном строительстве, и какие необходимы при создании вентиляции в частном доме своими руками схемы?

Система вентиляции

Зачем необходима система вентиляции, и можно ли обойтись без её сооружения? Может быть, достаточно просто проветривать комнаты? Давайте разберёмся, для чего в домах устанавливают вентиляционные устройства.

Система вентиляции обеспечивает воздухообмен между улицей и внутренним жилым помещением. Это необходимо для своевременного удаления влаги и подачи кислорода внутрь комнат. Выведение влаги, воздухообмен обеспечивают, во-первых, здоровый микроклимат, и, во-вторых, предупреждают отсыревание и намокание стен. На сухих стенах не развивается грибок, который «съедает» стену, за десятки лет превращает её в труху. Кроме того, наличие грибка опасно лёгочными заболеваниями. 90% людей, которые проживают в домах с грибком на стенах, часто простывают, болеют бронхитами, имеют аллергические реакции.

Сооружение вентиляции необходимо не всегда и не везде. Иногда достаточно периодически проветривать комнату или держать в режиме «проветривания» (когда щелочка почти не видна, но воздухообмен через неё происходит). Такие меры естественной вентиляции достаточны для жилых комнат, в которых не готовят еду, не моются, не пользуются водой.

Для бытовых комнат сооружение вытяжной системы необходимо в любом случае. В них готовят еду, нагревают воду, моются, при этом образуется пар, который необходимо своевременно удалять (выводить на улицу). При отсутствии вентиляции пар оседает на стенах, конденсируется каплями и впитывается в поверхность стены.

Виды вентиляции

Главный отличительный признак вентиляционных систем - способ циркулирования воздуха. Либо он движется самотёком, либо его заставляют передвигаться (например, вентилятором). По этому признаку различают естественную и принудительную схемы организации вентиляции.

Кроме того, схемы отличаются следующим фактором - в какой части системы организуется движение воздуха. Либо вентиляция работает на втягивание (свежий воздух разбавляет спёртый воздух внутри комнаты). Либо система работает на вытяжку (целенаправленно удаляет влагу и запахи). По этому принципу вентиляционные системы делят на:

  • приточные ;
  • вытяжные ;
  • приточно-вытяжные .

А теперь охарактеризуем каждую возможную схему вентиляции вашего помещения.

Естественная вентиляция в частном доме своими руками

Самая недорогая в эксплуатации система. Она обходится некоторыми затратами при сооружении, и не требует каких-либо затрат при работе. Движение воздуха обеспечивают естественные факторы: разница в давлении и температуре (между внутренним помещением и улицей).

Как сделать естественную вентиляцию? Для этого при строительстве дома сооружают вытяжную шахту, а в стенах прокладывают вытяжные трубы (например, из асбестоцемента). В стенах каждой комнаты выполняют вентиляционные отверстия, которые соединяют с проложенными трубами и общей вытяжкой.

Шахта поднимается выше крыши строения. Чем больше высота труба, тем значительнее будет перепад давления и температуры, лучше будет естественная тяга.

Учтите особенность: если вентиляционные отверстия комнат соединены между собой внутренними трубами, то возможно проникновение запахов из одной комнаты в другую.

Недостатки естественной циркуляции:

  • плохо поддаётся регулировке, нельзя варьировать силу вытяжки;
  • почти не работает летом;
  • при сильном ветре запахи попадают назад в дом.

Принудительная вентиляция

Принудительная вытяжка воздуха лишена перечисленных выше недостатков естественной вентиляции. Она регулируется (при необходимости сила вытягивания увеличивается или ослабляется), работает в любое время года, при любой погоде.

Для принудительного движения воздуха необходимо наличие электродвигателя и вентилятора. При вращении его лопастей создаётся тяга, которая захватывает поток воздуха. Таким образом, влага, запахи удаляются из помещения наружу.

При обустройстве подобной системы вентиляции в частном доме своими руками затраты выше, чем для сооружения естественной. Кроме сооружения каналов в стенах или шахты необходимо предусмотреть устройство для вытягивания (двигатель, вентилятор). Кроме того, работа такой системы требует затрат электричества.


Приточная вентиляция

Приточная вентиляция - это поступление свежего воздуха. Она может быть естественной (щели между оконной рамой и стеклопакетом или режим «проветривания»). Она также может быть принудительной (воздух снаружи засасывается внутрь вентилятором, или возможна общая система на весь дом: воздух затягивается в одну из труб и после - распределяется между комнатами).

Приточная вентиляция используется для обслуживания жилых комнат (гостиной, спальни, детской).

Вытяжная вентиляция: особенности воздухообмена подвала

Вытяжная вентиляция актуальна там, где образуется большое количество влаги и запахов. Это бытовые помещения (кухня, ванная комната, туалет), а также подпол, погреб, подвал. Здесь важно вытянуть влагу, а не поставить внутрь новую порцию свежего воздуха.

Вытяжная вентиляция может быть естественной и принудительной. Принудительный вариант работает эффективнее естественного, поэтому часто для обустройства погреба и подвальных помещений используют именно принудительную систему вытяжки.


Важно знать: для эффективного воздухообмена необходимо наличие как вытяжной трубы, так и приточной. Если в помещении или доме сооружена только одна труба (либо подачи, либо удаления воздуха), то воздухообмен будет сохраняться на низком уровне даже при наличии мощного вентилятора.

Какие устройства использует вентиляция частного дома своими руками

Какие устройства можно использовать для организации вентилирования вашего помещения? Давайте рассмотрим наиболее часто используемые приборы и опишем их особенности:

  • Вентилятор с электродвигателем - он устанавливается в схему принудительной организации воздухообмена на входе (если это приточная вентиляция) или на выходе (если это вытяжная).
  • Обратные клапаны - устройства, которые поддерживают движение воздуха только в одном направлении. Они помогают ограничить попадание запахов через общую систему в соседние комнаты. Клапаны используются во всех видах вентиляционных схем: приточных, вытяжных, естественных и принудительных.
  • Приточные клапаны - устройства, которые встраивают в стену для соединения помещения комнаты с улицей. Они представляют собой трубу с фильтрами. Клапан пропускает воздух, очищает его от пыли и мусора, а также не пропускает холод (жару) и шум.
  • Приточные установки с калорифером - подогревают подаваемый с улицы воздух, при этом повышают расход электричества.
  • Приточные/вытяжные устройства с рекуператорами - при движении воздуха сохраняют температуру внутри помещения (зимой - тепло, летом - прохладу).
  • Устройства подачи воздуха с тепловыми насосами - совмещает вентиляцию с обогревом помещения. Это различные проветриватели, бризеры. Они имеют две рабочие части: труба для встраивания в стену и накладная часть (располагается с внутренней стороны стены, имеет встроенное устройство обогрева).

Вентиляция в частном доме своими руками: схемы устройства

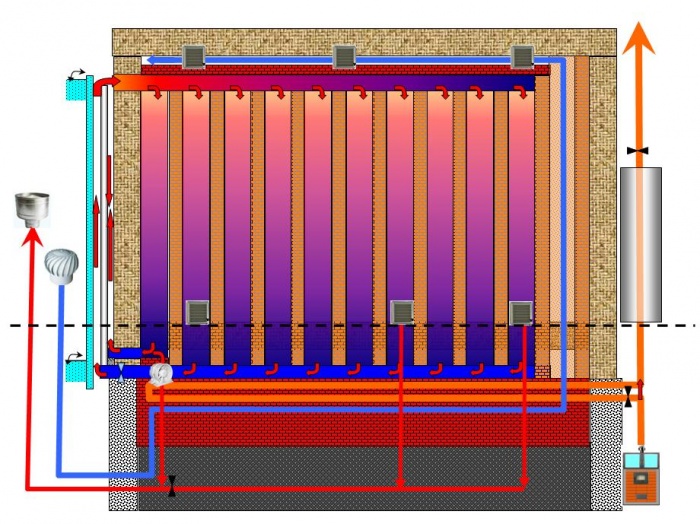

Схема - это рисунок или чертёж, на котором отображены основные элементы системы (трубы, клапана, шахты), их расположение в строении. Схема вентиляции разрабатывается при проектировании дома. Для её выполнения предусматривают специальные каналы или трубы в стенах, а также шахту или общую трубу, к которой эти каналы подходят. Соорудить вентиляционные проходы после строительства здания будет очень сложно, и часто - просто невозможно. Поэтому необходимо продумать схему вентиляции при проектировании и выполнить её при строительстве.

Приведём некоторые варианты схем (для примера). За основу - берётся план помещений дома. На нём обозначаются места расположение вытяжных и приточных устройств, а также их соединение (если это запланировано) в общую систему ввода/вывода.



Здесь на схемах - красным обозначены места вытяжки и расположение вытягивающих труб. Синий цвет - это места забора воздуха с улицы и его движения по трубам для подачи в жилые и бытовые комнаты. Также указаны размеры вытягивающих и приточных труб, размеры решёток (с внутренней стороны клапанов или вытяжек), наименование устройств и установок.

Подведём итоги

  1. Обустройство вентиляции имеет много плюсов. Оно не только сохраняет стены от намокания и грибка, не только обеспечивает хозяев дома чистым воздухом. Вытяжка удаляет 80% пыли, уменьшает количество уборки, улучшает микроклимат, уменьшает частоту простудных заболеваний, аллергий.
  2. Для качественного вентилирования комнат необходима принудительная вентиляция. При этом важно, чтобы в системе были предусмотрены как приточные, так и вытяжные проходы, трубы.
  3. Для организации вентиляции используются современные устройства, которые очищают воздух при подаче, а также могут подогревать его, или не давать терять тепло (прохладу - в зависимости от времени года).

При обустройстве вентиляции подвала в частном доме эффективнее выбрать вытяжную систему.

Увидеть процесс обустройства вентиляции вы можете на видео.

При строительстве собственного жилища все необходимо продумать ещё на этапе проектировки. От того, насколько глубоко и правильно будут продуманы коммуникации в доме, в том числе и вентиляция, зависит, насколько комфортно будут себя чувствовать себя в нём обитатели. Если момент проектирования вентиляции в доме упущен, то можно выполнить эту работу и после. Но уже не будет гарантии, что получится именно то, чего хочется. Да и заниматься переделками это довольно хлопотное и затратное занятие. Если система вентиляции жилища предусмотрена ещё в процессе его закладки, то в нём будет по-настоящему легко и комфортно дышать, а главное - дышать экологически чистым воздухом. Как сделать вентиляцию в частном доме? Предлагается на выбор несколько вариантов:

  • самая обычная вентиляция естественным путём;
  • поступательно-вытяжная, другими словами, принудительная вентиляция;
  • сочетание двух видов вентиляции (смешанный тип).

Можно производить выбор вентиляционной системы в зависимости от природных и экологических условий обитания. Если вокруг леса, озёра и воздух несказанно свеж, то, конечно же, и думать нечего, устанавливается естественная вентиляция. Если участок под дом находится вблизи каких-нибудь предприятий и его экологическая чистота находится под большим сомнением, то, естественно, монтируем принуждённую вентиляцию с обустройством фильтров. Хороший хозяин, приступая к какой-либо работе, ратует в первую очередь за экономный, но качественный результат. Рассмотрим те факторы, которые влияют на этот результат. Для того чтобы обеспечить эффективную вентиляцию, следует обратить внимание на:

  • чистоту окружающего воздуха;
  • строительный материал, который используется для возведения жилища.

Для монтажа естественной вытяжки подходят дома, возводимые из следующих материалов: бруса, кирпича, самана, газоблока, пеноблока и керамзитного блока. Принудительную вентиляцию следует планировать для домов из сэндвич-панелей, каркасных моделей и пенополистиролбетона.

Что такое циркуляция воздуха

Циркуляция воздуха состоит из:

  • приток воздуха - попадание воздуха через открытые окна и двери;
  • переток воздуха - воздух движется по жилищу;
  • вытяжка воздуха - выход воздуха через вентиляционные отверстия.

Для того чтобы происходила беспрепятственная циркуляция воздуха необходимо правильно монтировать двери и окна жилища. Двери должны содержать небольшую решётку, или установка должна выполняться так, чтобы внизу оставался зазор около двух сантиметров. Без таких отверстий, циркуляция воздуха происходить не будет. Помещение для устройства вытяжки воздуха обычно выбирается самое невостребованное.

Характеристика видов вентиляции

Для полного определения в выборе вида вентиляции рассмотрим, в чём заключается их суть:

Естественная вентиляция

Естественная вентиляция бывает разная, сходство в одном - происходит она естественным способом.

  • Инфильтрация. Этот процесс вентиляции воздуха происходит в результате попадание воздуха через негерметические части окошек и дверей. При использовании деревянных дверей, которые обладают высокой пропускной способностью воздуха (10-20 кг/час на кв. метр). Такой вид вентиляции естественного типа вполне устроит дом площадью от 100 м 2 до 140 м 2 .
  • Проветривание. Такой процесс заключается в самостоятельном попадании воздуха в окошки и дверные проёмы. Но недостаток его заключается в том, что в процессе проветривания теряется тепло. Время полного заполнения жилища свежим воздухом составляет от 30 мин до 1,5 часа, с учётом площади жилища. Если проводить проветривание зимой, то за период проветривания охлаждается рама окна и примыкающие к ней части комнаты. В результате такого охлаждения происходит запотевание и образование конденсата. Если производить проветривание, открыв окна на полную, то кругообмен свежего воздуха происходит за 8 мин. А если открыть ещё и дверь, то за 4 минуты.

    Важно! Но не стоит забывать о сквозняках, они очень опасны для здоровья.

  • Вентиляционный процесс с помощью вытяжных клапанов для окон и стен. При замене деревянных окон на металлопласт совсем прекращается попадание воздуха в помещение. Учитывая этот факт, лучше всего присмотреться к окнам, которые будут иметь вентиляционные отверстия. Если же с окнами не получилось, то можно выполнить вентиляционное отверстие в стене. Оно представляет собой трубу с диаметральным сечением 100 мм, которая монтируется сквозь стену. Снаружи и внутри закрывается специальной сеткой.

Важно! Такие вентиляционные отверстия лучше всего монтировать сразу за батареей, чтобы поступаемый воздух успевал прогреваться.

Принудительная вентиляция

Когда стеновые клапаны не справляются с процессом вентиляции, то производят монтаж принудительной вентиляционной системы. В эту систему входит вентиляционное оборудование: фильтры, воздушные клапаны, вентилятор, устройства для нагревания воздуха и поглощения шума. Также необходимо запастись воздуховодами и различными предметами, которые помогают в распределении воздуха: решётки, диффузоры. Не забываем о воздухозаборной решётке.

Вытяжная вентиляция

Для монтажа вытяжной очистки воздуха проектируются специальные каналы. Обычно их выполняют из кирпича, поэтому предварительно следует хорошо обдумать схему. Иногда такую систему монтируют в виде дополнительных шахт. Они проходят вдоль стен дома. Итак, вытяжные вентиляции можно выполнить в таких вариантах:

  • соорудить вентиляционные шахты в стене;
  • выполнить вытяжные каналы по образу шахт, примыкающих к стене;
  • монтировать вентиляционные шахты в виде подвесных коробов;
  • вывести вытяжные шахты на кровлю.

Вытяжные вентиляции бывают естественного и механического вида. Естественного типа вытяжки устраиваются, если забор чистого воздуха небольшой. В таком случае выход из вентиляционных шахт закрывается обычной решёткой. В противном случае обустраивают вытяжку механического типа. Для этого устанавливают на выходах вентиляционных шахт специальные вентиляционные устройства. Они бывают разных типов. Большой их ассортимент позволяет выбрать вентилятор на любой вкус.

Какие бывают воздуховоды

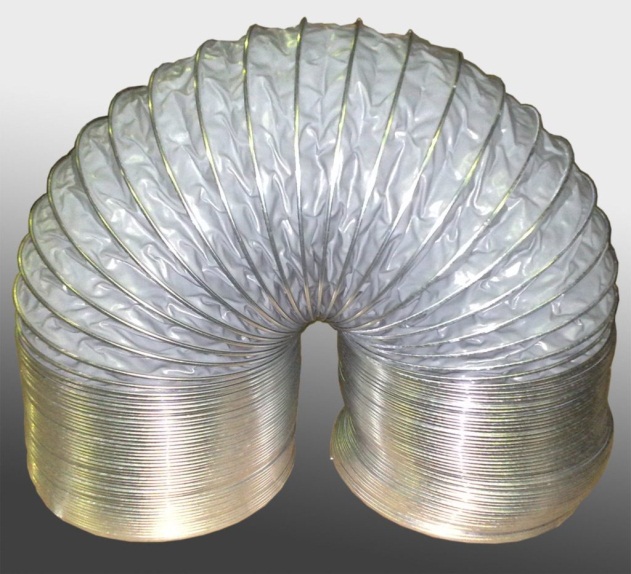

При монтаже различных типов вентиляционных вытяжек применяют соответствующие воздуховоды. Чаще всего это воздуховоды с круглым диаметральным сечением. Так как внутренняя часть таких отводов идеально гладкая, то воздух проходит по нему, не встречая особого сопротивления.

Если применяются воздуховоды с прямоугольным сечением, то сопротивление выше, но он проще в монтаже. Нередко шахты вентиляционной вытяжки имеют определённые изгибы, тогда лучше использовать гибкие воздуховоды. Их используют, если необходимо соединить две части воздуховодов.

В местах соединения сопротивление воздуха намного выше, чем в других местах. Поэтому следует стараться выполнять такие соединения по минимуму.

Вентиляционные вытяжки с рекуперацией

Процесс рекуперации - это подогрев поступаемых воздушных потоков воздухом на выходе вентиляции. Другими словами, встречные потоки обмениваются теплом. Эта операция позволяет существенно экономить на подогреве уличного воздуха. Но в холодное время тепла выводимого потока не хватает на подогрев поступаемого, тогда приходится применять калорифер. При такой системе вентиляции вытяжка может быть только принудительной. Для монтажа системы с рекуперацией следует отвести отдельное место, например, в цокольном помещении.

Действия при планировании вентиляции

Какой бы ни был дом, и тип вентиляции при планировании монтажа следует придерживаться определённых правил:

  • Для начала необходимо правильно рассчитать объём воздухообмена. Это определение количества поступаемого воздуха, соответствующего всем санитарным и экологическим нормам.
  • Расчёт размеров сечения воздуховода.
  • Правильный выбор вида вентиляционной вытяжки. Для этого следует учитывать все особенности, рассмотренные выше.
  • Внесение плана-схемы вытяжных каналов в проект частного дома. Если схема составлена правильно, то она в полной мере обеспечит хорошую работу.
  • Определения места в доме для монтажа вентиляционной системы.
  • Выбор места для забора воздуха и его выхода.
  • Непосредственное монтирование вентиляционной системы.

Правильно рассчитываем вентиляцию

Во время расчёта вентиляции следует уделить внимание основным факторам:

  • Сколько людей будут проживать в доме.
  • Непосредственно размеры дома.
  • Сколько воздуха может поместиться в комнатах дома.

Обязательно учитывается работа технических приборов, электричества, варочной плиты. Всё это поглощает кислород. Также обращаем внимание на то, для каких комнат требуется наиболее чистый воздух. Для этих расчётов можно применять разные способы. Некоторые из них требует присутствие профессионалов для составления таблиц и диаграмм. Можно обратиться к строительным нормам, СНиПАм, ГОСТам и т. п. В повседневном строительстве чаще всего выполняют расчёты по значению площади дома, санитарным нормам и кратности.

  • Проще всего рассчитывать с учётом площади. Этот способ применяют для размеров воздухообмена в жилище. По нормативам на квадратный метр следует подавать три кубических метра за час поступаемого воздуха. Процесс расчёта происходит за формулой: следует умножить площадь дома на количество воздуха по норме.
  • Рассчитываем, используя кратность воздухообмена. Этот расчёт немного сложнее и используется несколько показателей. Обычно выполняется данный расчёт с помощью специалиста. Кратность - это величина, которая показывает, сколько раз за один час происходит полная замена воздуха. Нормативы по данной величине разнятся для определённых видов помещений.
  • Расчёт с учётом санитарных норм. В этом случае расчёты ведутся с учётом нормы количества воздуха на одного человека, живущего в помещении. Для каждой комнаты нормы отличаются (для спальни, для кухни, для столовой и т. д.). В итоге все нормы данные складываются и получают общий объём воздухозабора.​

Монтируем систему вытяжки в доме

Начинаем монтаж с главной вентиляционной шахты. Лучшим местом для её размещения - это стена, которая проходит по центру дома. При таком размещении легче присоединять трубы, которые исполняют роль воздуховода из каждой жилой комнаты дома. При планировании и монтаже вытяжек следует как можно меньше делать горизонтальных отводов, как это ослабевает тягу. В результате эффективность работы вентиляции значительно снижается. Все разветвления в конечном итоге подсоединяются к общей трубе, которая обеспечивает выход воздуха. Обычно её располагают на крыше.

Предоставляем типичные габариты вытяжки:

  • Прямоугольное сечение вытяжной шахты в стене составляет 13×13 см.
  • Ширина стены, которая содержит вытяжную шахту, составляет 38 см.
  • Вытяжная шахта для отопительного котла или камина составляет 13×26 см.
  • Диаметральное сечение труб, используемых для развода вентиляции, составляет 10-12 см.
  • Вытяжная труба на крыше по высоте должна быть выше уровня конька, а толщина её стенок не меньше двух с половиной кирпича.

Если стену выполнить тоньше, то воздух на выходе будет очень быстро остужаться и возвращаться назад. А если не будет хватать высоты, то процесс тяги нарушится.

Кроме того, обязательно следует побеспокоиться о перетоке воздуха. Если двери и окна будут плотно закрываться, и переток воздуха не сможет осуществляться, то вентиляционная система не сможет работать эффективно. Поэтому следует побеспокоиться о том, чтобы меду дверями и полом оставалась щель шириной около двух сантиметров.

Итак, для обеспечения правильной работы вентиляционной системы следует учесть множество нюансов и уделить особое внимание её планировке. Только в этом случае можно обеспечить свежий воздух в доме и комфортное в нём проживание.
