Ворота из профнастила чертежи. Распашные ворота из профнастила для дачи – изготовление и установка своими руками. Подготовка к постройке: чертежи и размеры

В настоящее время ассортимент каждого строительного магазина изобилует огромным количеством материалов, предназначенных для обустройства и монтажа ворот. Однако большинство застройщиков предпочитают использовать профнастил , поскольку он обладает рядом полезных свойств: долговечность, прочность, эстетичность и доступная стоимость. Сырье изготавливается на заводе посредством метода холодного проката стальных листов, обе стороны которых обрабатываются защитным слоем цинка, предохраняющим поверхность от пагубных воздействий окружающей среды и преждевременного разрушения. Для того чтобы более подробно ознакомиться с представленным материалом, а также ответить на вопрос, как сделать ворота из профнастила самостоятельно, следует разобраться в особенностях его использования и изучить технологию сборки.

Использование этого материала обусловлено рядом определяющих достоинств. Из них существенными признаются:

  • продолжительный период эксплуатации;
  • небольшой удельный вес конструкции;
  • огромный выбор цветовой гаммы и текстуры;
  • отсутствует необходимость проведения периодического ремонта;
  • ценовая доступность;
  • легкость монтажа.

Типы конструкций

Из множества имеющихся вариантов изготовления ворот стоит выделить два ярких представителя:

  1. Распашные – две створки, которые расходятся в противоположные друг от друга стороны.
  2. Откатные – одно полотно, перемещающееся вдоль ограждения.

Из представленного списка свой взор стоит остановить на втором виде, поскольку он экономит окружающее пространство и не прихотлив к воздействиям непогоды.

Для того чтобы возвести своими руками откатную конструкцию потребуется правильно рассчитать пропорции противовеса и подготовить надежный фундамент. В противном случае ворота могут деформироваться и выйти из строя.

Абсолютно в любом строительном мероприятии предшествующим этапом всего хода работ является подбор необходимого инструмента. Чтобы изготовить откатные ворота потребуется:

  • строительный уровень и рулетка;
  • аппарат для сварки;
  • болгарка или специальная ножовка;
  • дрель с перфоратором и набором бит;
  • угловая шлифмашина;
  • резиновая киянка;
  • клепальник;
  • набор гаечных ключей;
  • штыковая лопата;
  • резервуар для приготовления бетонной или цементной смеси.

Предварительное проектирование и подбор оптимальных габаритов будущих ворот, от которых напрямую будет зависеть общий вес конструкции, – залог качественного и продолжительного срока службы. Составные детали подбираются с учетом общего веса, ширины проема и высоты облицовочного профнастила.

Кроме этого, важными элементами откатной конструкции являются консольные принадлежности, в состав которых входят:

  • верхний страховочный ролик;
  • нижние ролики;
  • концевой ролик и заглушка балки;
  • пара улавливателей;
  • направляющая рейка.

Вместе с тем неотъемлемая часть ворот – надежная рама, которая выполняет важную опорную функцию. При ее изготовлении, как правило, используются металлические профильные трубы, размеры которых зависят от габаритов проема.

Если есть желание обустроить ворота автоматикой, то не забудьте приобрести в дополнение к расходным материалам электрический привод , дистанционные пульты, маяк, зубчатые рейки. Также для крепления профнастила потребуется использование саморезов по металлу или вытяжных кровельных заклепок из расчета 15 шт. на лист.

Для того чтобы надлежащим образом возвести откатные ворота следует составить примерный чертеж конструкции, в котором осуществить расчет требуемых материалов и указать все составные элементы.

Для упрощения этого процесса нелишним будет выбрать в качестве опорных столбов уже имеющиеся удерживающие основания забора.

Названный пункт включает в себя изготовление основания под опорные столбы и сами ворота. При отсутствии возможности использования опор от забора стоит выкопать две ямы глубиной не ниже 1,5 м. Затем устанавливаем столб в углубление и фиксируем бетонным раствором. Воротное основание предусматривает оборудование траншеи с шириной 50 см и глубиной не менее 1,5 м.

Важной особенностью является расположение траншеи. Она должна быть обустроена вплотную к ограждению!

Обустройство фундамента предполагает использование П-образного металлического изделия или швеллера, длина которого должна совпадать с протяженностью подготовленной траншеи. Вместе с этим для усиления основания и придания ему требуемой прочности применяют элементы арматуры. С внутренней стороны швеллерной балки привариваются отрезки металлических прутьев на глубину траншеи, образуя некоторую подпору. Швеллер должен быть уложен таким образом, чтобы верхний его край находился на одном уровне с дорожным покрытием, а его концы плотно прилегали к опорным столбам.

На поверхность швеллерной балки устанавливаются две роликовые тележки, которые будут осуществлять движение створки. Не стоит забывать и про размещение электрических питающих кабелей. Как правило, все схемы и чертежи прилагаются в комплекте на электрический привод.

Каждый раз при укладке швеллера с наваренными арматурными изделиями проверяйте их горизонтальность посредством строительного уровня. Вместе с тем во избежание перекосов и дальнейшей деформации ворот контролируйте их положение, которое должно четко совпадать с линией скольжения будущей створки.

Перед тем как приступить к нарезке и сварке металлического профиля, следует определить размеры внутреннего каркаса и рамы. Для изготовления последней составляющей необходимо использовать профиль с сечением от 60×40 и страховочных перегородок 40×20.

На нижнюю балку рамной конструкции устанавливается направляющий рельс, и все элементы скрепляются посредством сварочного аппарата. Далее с помощью заклепок или металлических саморезов фиксируем профнастил на раме.

Не стоит забывать про технику безопасности при ведении работ с металлическими изделиями. Для этого стоит приобрести индивидуальные средства защиты очки и перчатки. Нелишним мероприятием будет являться предварительная очистка поверхности трубы от ржавчины и прочей грязи.

На крайнюю швеллерную балку, забетонированную в фундаменте, следует зафиксировать каретки и раздвинуть их в противоположные стороны. Затем на них надевается рамная конструкция с накатным роликом и выравнивается по строительному уровню. После необходимо сваркой точечно прихватить платформу кареток со швеллером, еще раз проверить вертикальность, горизонтальность, отсутствие перекосов и окончательно проварить по всему периметру. Далее закрепляем уловители, верхний страховочный и концевой роликовые механизмы.

Крепление элементов должно осуществляться так, чтобы концевой ролик створки при закрытии ворот закатывался за улавливатель для снятия с него лишней нагрузки.

Важные особенности при установке

Некоторые мастера, пренебрегая рекомендациями профессионалов по вопросу, как правильно возвести откатные ворота , осуществляют установку кареток с наваренными регулировочными шпильками. Использование этих приспособлений обусловлено удобством управления и их демонтажа в случае выхода из строя.

Пара неучтенных миллиметров впоследствии может привести к тому, что потребуется заново просверливать швеллерную балку, осуществлять подгон под новые размеры и пр. Это будет стоить как минимум пары затраченных дней и, в конечном счете заставит вернуться к предложенному способу установки.

В заключение хотелось бы отметить, что при возведении откатных ворот, прежде всего, стоит разобраться со всеми тонкостями монтажа и изучить не одну схему обустройства. Вместе с этим следует подсчитать вес конструкции и правильно подобрать все составные элементы. Для реализации последней задачи нелишним будет обратиться за помощью к специалистам, которые смогут не только указать на ошибки при составлении чертежа, но и посоветовать требуемое оборудование.

Видео

В видео подробно рассказывается о тонкостях сборки ворот из профнастила:

Фото

На фото изображены различные варианты ворот, изготовленных из профлиста:

Схема

Если вы решите сделать ворота из профнастила, то предоставленные схемы помогут в этом:

Если вы решили огородить территорию вокруг своего приусадебного участка, предлагаем узнать, как сделать ворота из профнастила своими руками. Обладая определёнными навыками и имея в своём распоряжении инструмент, можно быстро и качественно установить надёжную конструкцию. Надо лишь детально разобраться с тонкостями и особенностями процесса.

Ворота из профнастила – решение актуальное для любого участка
ФОТО: i3.photo.2gis.com

Читайте в статье

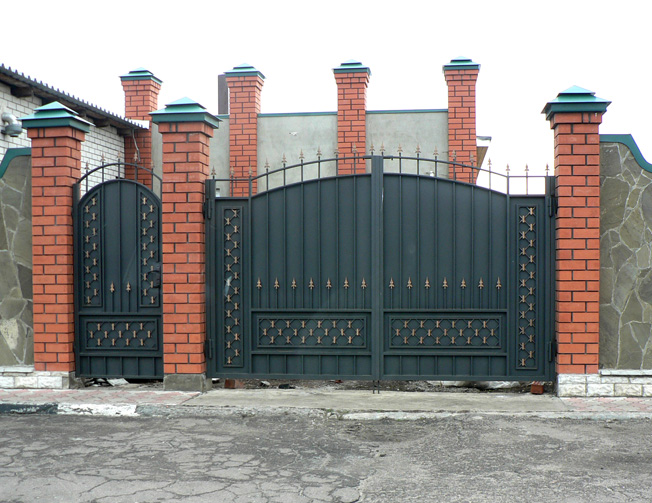

Виды конструкций красивых ворот из профнастила

Конструктивное исполнение ограждающей конструкции может отличаться. Красивые ворота из профнастила могут быть:

  • распашными, откатными, сдвижными;
  • одно- , двухстворчатыми;
  • со встроенной калиткой либо устанавливаемой рядом;
  • со стационарной рамой, у которой предусмотрена верхняя перекладина, либо без неё;
  • с различным пространственным расположением перемычек: по диагонали, вертикали, горизонтали.

Конструктивное исполнение может отличаться
ФОТО: монтаж-забор.рф

Особенности изготовления ворот и калиток из профнастила своими руками

Если вы решили изготовить калитку и ворота из профнастила своими руками, стоит заранее познакомиться с возможными вариантами исполнения. Порядок будет зависеть от места установки конкретной конструкции. Если это , предпочтение придётся отдать одному варианту. Калитка и ворота для забора из профнастила изготавливаются совсем по-другому. Предлагаем познакомиться с особенностями выполнения работ более подробно.

Процесс изготовления зависит от места установки
ФОТО: artcitystroj.com

Особенности изготовления забора с воротами и калиткой из профнастила

Процесс постройки распашных ворот выглядит достаточно просто. Монтаж выполнит даже неопытный сварщик. Для установки конструкции достаточно выполнить пару небольших швов. Однако, выбирая место для монтажа, следует предусмотреть пространство для открытия створки. Зимой это может доставить некоторые неудобства: придётся убирать большие объёмы снега.

Для открытия откатных не требуется много свободного пространства. Для них характерно сложное конструктивное исполнение. При монтаже ворот и калитки из профнастила устанавливается противовес и рельс вдоль забора. Откатные системы монтировать сложнее. Они требуют особого ухода в процессе эксплуатации.

Сдвижные по конструктивному исполнению близки к откатным. Чаще всего выполняются двухстворчатыми, раздвигаемыми в разные стороны. При монтаже, с обеих сторон от входа выделяется свободное место для створок.


Особенности монтажа зависят от выбранной конструкции
ФОТО: odessa3.webnode.com.ua

Ворота с калиткой и без неё из профнастила для гаража

Для гаража чаще всего выбираются ворота со встроенной калиткой из профнастила. Такой вариант достаточно удобен, так как позволяет попасть внутрь строения, не открывая ворота.


Калитка – важный элемент входной группы
ФОТО: gulkevichi.vorotamagnat.ru

На многих фото гаражные ворота с калиткой из профнастила выполняются подъёмными. Такие системы легко автоматизируются и позволяют рационально распорядиться внутренним пространством. Для стабильной работы подъёмной конструкции требуется специальное оборудование


Техническое оснащение должно быть соответствующим
ФОТО: vorotagarazh.ru

Как сделать распашные ворота из профнастила своими руками с калиткой и без неё: инструкция и фото готовых изделий

Порядок изготовления подобной конструкции может отличаться. Всё будет зависеть от того, какой системе отдано предпочтение. Можно установить распашные ворота с калиткой из профнастила, либо обойтись створками без калитки. Предлагаем разобраться с тем, как реализовываются оба варианта.

Порядок исполнения зависит от выбранной схемы
ФОТО: postroj-zabor.ru

Чертежи и схемы ворот из профнастила своими руками: наглядные примеры

Порядок выполнения работ и требуемое количество материала зависят от выбранной конструкции. Распашные системы бывают одно- и двустворчатыми. Первый вид из-за неустойчивости к ветровым нагрузкам и потребности в большом свободном пространстве находит ограниченное применение. Такие ворота монтируют только на узкие пролёты.

Двустворчатые ворота из профнастила достаточно часто изготавливаются своими руками. На разрабатываемых чертежах и схемах предусматривается:

  • общая ширина конструкции и каждой створки в отдельности;
  • размеры всех элементов монтируемого каркаса;
  • точное месторасположение и размер петель, внутреннего шпингалета, замка;
  • количество опор, их размер и глубина вкапывания;
  • местоположение и размеры калитки.

Чертёж должен отображать всю необходимую информацию
ФОТО: img.aviarydecor.com

Инструкция по изготовлению ворот из профнастила своими руками без калитки с фото процесса

При отсутствии калитки процесс изготовления ворот из профнастила своими руками значительно упрощается. Предлагаем познакомиться с фото, наглядно отображающими процесс выполнения монтажных работ.


При наличии автоматики процесс усложняется
ФОТО: stepforward.zavodkaskad.ru

Заложение фундамента и установка столбов

Монтаж ворот из профнастила своими руками начинаем с установки столбиков. Для этого:

  • выполняем разметку, определяя в каких местах будут устанавливаться вертикальные опоры;
  • выкапываем ямы, глубина которых составляет около 30–35% наземной части столбиков, размеры которых после вкапывания должны быть на 0,5 м больше высоты полотен, что позволяет предусмотреть зазор между створками и землёй. Диаметр котлована должен быть около 20 – 25 см;
  • насыпаем на дно 10–15 см щебня. Тщательно его утрамбовываем;
  • готовим ;
  • вставляем опорные стойки в подготовлённые ямы и фиксируем бетонным раствором, обеспечивая правильную пространственную ориентацию.

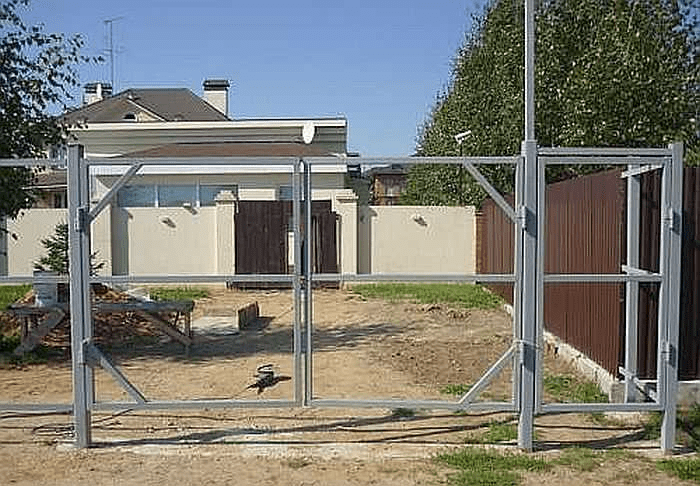

Создание каркаса и сборка конструкции

Изготовить ворота из уголка и профнастила своими руками можно в следующей последовательности:

Иллюстрация Описания действия

Чтобы избежать коробления металлических элементов в результате высокотемпературного воздействия, характерного для процесса сварки, сборку каркаса производим путём непосредственного крепления к опорным столбам. Для этого привариваем к опорным столбам металлопрофиль, длина которого равна ширине пролёта. Располагаем его горизонтально

Отдельно изготавливаем центральные боковины. Их длина будет равна расстоянию между приваренными горизонтальными планками. Всего требуется четыре таких элемента. Два привариваем по центру, если створки ворот будут иметь одинаковую ширину

К двум другим боковинам сначала привариваем навесы. Выбираем фурнитуру с подходящими прочностными характеристиками и размерами. Располагаем их согласно разработанному чертежу

Боковины вместе с навесами привариваем к горизонтальным планкам. Ответная часть навесов приваривается к опорным столбам. Привариваем перемычки согласно схеме, располагая их горизонтально, вертикально либо по диагонали

Разрезаем сваренный каркас по центру и около опорных столбов

Проверяем работоспособность собранной конструкции. Створки должны свободно открываться и закрываться

Снимаем каркас с петель. Тщательно обвариваем и защищаем все швы

Окрашиваем каркас в выбранный цвет. Устанавливаем фурнитуру. Проверяем её работоспособность

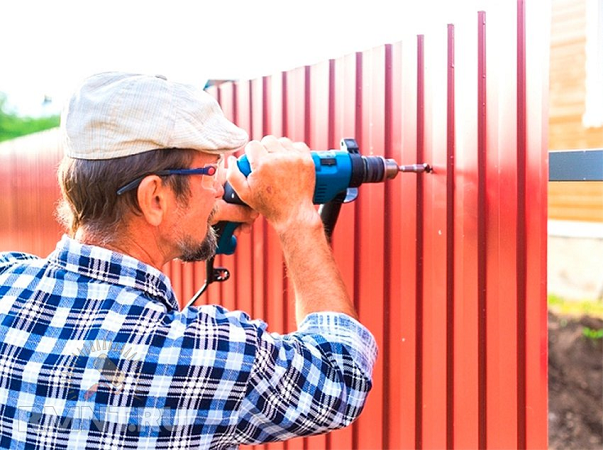

Крепим профлисты. Ворота готовы

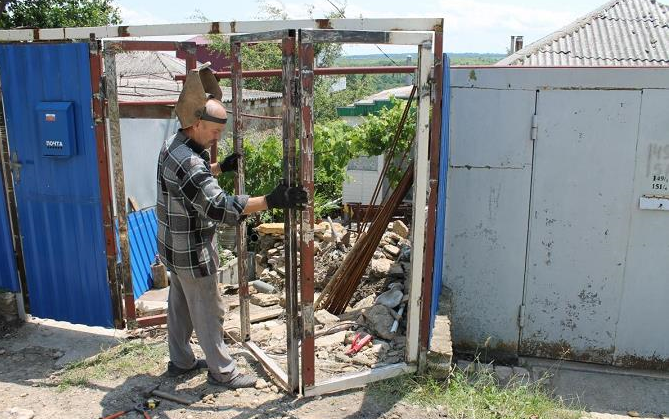

Изготовление и установка калитки для распашных металлических ворот из профнастила

Монтаж металлических распашных ворот из профнастила с калиткой выполняется аналогично. Различия заключаются только в поперечных размерах. Сначала к опорным столбам приваривается каркас, затем срезается, окончательно сваривается и окрашивается. К готовой раме крепится профнастил.


Если решено установить ворота из профнастила с калиткой внутри, порядок выполнения монтажных работ будет несколько отличаться. Узнать порядок действий можно из следующего видео:

Откатные ворота из профнастила: инструкция по изготовлению с фото процесса

Подобные конструкции пользуются особой популярностью из-за возможности экономии внутреннего пространства небольших дворов. Предлагаем разобраться с тонкостями монтажа откатных ворот из профнастила, познакомившись с фото, подробно описывающими процесс монтажа.


Для открытия откатной системы требуется минимум места
ФОТО: content.onliner.by

Чертежи и схемы

Приступая к разработке схемы откатных ворот для частного дома из профнастила, стоит внимательно рассмотреть фото готовых конструкций и изучить их отличительные особенности. Это позволит лучше разобраться в особенностях и приобрести необходимые узлы. Такая система включает:

  • несущую платформу;
  • уловители;
  • несущие тележки;
  • накатной ролик;
  • плату, предотвращающую раскачивание створки в момент движения;
  • систему автоматики, если ворота решено сделать автоматическими.

Схема откатных ворот
ФОТО: content.onliner.by

Инструкция по изготовлению

Монтажные работы начинаются с установки опорных столбов. Процесс аналогичен описанному для распашной системы. Глубина подготавливаемых ям в этом случае должна быть около метра.

Внимание! Учитывая большой вес откатной системы, в обязательном порядке заливается фундамент.

Для его формирования потребуется швеллер шириной 14–22 см и арматура с поперечными размерами 15 мм. Работы выполняются в следующей последовательности:

  • из арматуры и швеллера изготавливаются армирующие элементы. Для этого пруты режутся на части и привариваются к полке швеллера;
  • выкапывается траншея, на дне которой формируется подушка из песка толщиной 15 см;
  • устанавливаются «банкетки» из арматуры;
  • готовится раствор бетона и заливается в подготовленную траншею. Даётся время для его полного застывания.

Фундамент должен быть достаточно прочным
ФОТО: zabor-zabory.ru

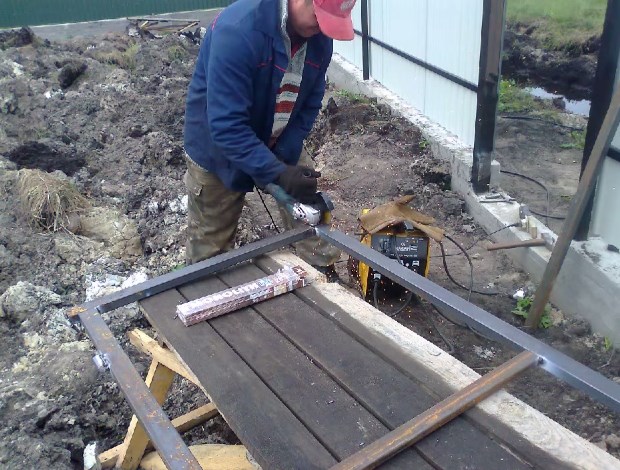

Изготовление каркаса производится в следующей последовательности:

  • трубы отрезаются в размер согласно чертежу;
  • места соединение очищаются, обезжириваются, грунтуются и окрашиваются;
  • варится внешний каркас;
  • приваривается обрешётка, к которой будет крепиться профлист;
  • крепится отделочный материал.

Все основные комплектующие стоит приобрести заранее
ФОТО: vorotas.com.ua

Сборка конструкции осуществляется в следующей последовательности:

  • на ролики устанавливаем раму. Прихватываем её с помощью сварки, предварительно обеспечив требуемое пространственное положение. Выверив положение всех элементов, окончательно их привариваем;
  • привариваем уловители, концевой ролик;
  • контролируем положение накатного ролика. Он должен находить на уловитель;
  • проверяем геометрию каркаса;
  • обшиваем раму профнастилом.

Более детально с процессом сборки откатных ворот можно познакомиться в следующем видео:

Как изготовить сдвижные ворота из профнастила своими руками: подробная инструкция

Отдельного внимания заслуживает вопрос, как изготовить сдвижные ворота из профнастила своими руками. Если откатные по каким-то причинам не устраивают, данная конструкция может стать оптимальным вариантом для оформления входной группы. Они состоят из двух створок, раздвигающихся в разные стороны в момент открытия ворот.


Сдвижные состоят из двух полотен
ФОТО: adamis.ru

Чертежи и схемы

На первый взгляд может показаться, что это достаточно простые ворота из профнастила. На самом деле, для правильного монтажа конструкции необходимо выполнить правильный расчёт. Для этого составляется схема и прорабатывается чертёж, учитывающий все нюансы, характерные для эксплуатации.


Схема прорабатывается с учётом места установки
ФОТО: sector-group-msk.ru

Инструкция по изготовлению

Установка ворот из профнастила выполняется по ранее описанной схеме. Сначала монтируются опорные столбы. Затем собирается каркас, крепятся комплектующие и производится сборка системы целиком. Предлагаем посмотреть следующее видео, чтобы лучше разобраться, как построить ворота из профнастила своими руками:

  • навесной . Чаще всего используется в двустворчатых конструкциях. Для него на каждой створке приваривается петля;
  • накладной , с ручкой;
  • электромеханический замок .
  • Чтобы выбрать подходящее запорное устройство на ворота из профнастила, стоит обратить внимание на:

    • уровень защиты. Модель должна допускать эксплуатацию в условиях повышенной влажности и значительных температурных колебаний, сохранять работоспособность при большом количестве пыли. С этой позиции оптимальным вариантом являются накладные и врезные замки сувальдного типа;
    • геометрические параметры . Размеры запорного механизма должны соотноситься с параметрами установленных ворот;
    • плавность хода запорного механизма . Недопустимо заклинивание, наличие резких движений.

    Вид замка выбирается индивидуально
    ФОТО: remontnik.ru

    Сколько стоят откатные, сдвижные и распашные ворота из профнастила: обзор цен

    Если установить входную конструкцию своими руками не представляется возможным, стоит обратиться за помощью к специалистам. Цена на откатные, распашные и сдвижные ворота из профнастила будет зависеть от множества факторов:

    • размера;
    • украшения;
    • комплектации;
    • оснащения.

    Распашные без установки по состоянию на август 2019 года обойдутся минимум в 9000 рублей при ширине проёма 3 м и 9700 рублей при ширине 3,5 м. При необходимости выполнения монтажных работ стоимость увеличится до 45000 – 60000. Чем больше проём, тем дороже обойдётся услуга.

    Внимание! Конструкции, отделанные профлистом с обеих сторон, обойдутся дороже тех, которые закрыты с одной стороны.

    Откатные и сдвижные стоят дороже. Работы «под ключ» при ширине проёма менее 3,5 м 65000 рублей. При монтаже автоматики затраты увеличатся.

    После того, как вы разобрались в том, как установить ворота из профнастила своими руками, можно смело браться за работу. Надо лишь определиться, какая конструкция вас больше устраивает.

    Стандартный вариант забора в сумме с воротами и калиткой на границе участка перед небольшим загородным домом проще всего построить из профилированной трубы и профнастила. Лучше всего с подобной работой справится профессиональный сварщик или слесарь, но для человека, имеющего хоть небольшой практический опыт слесарно- сварочных работ, изготовление ворот и калиток из профнастила по силам сделать собственными руками и даже без посторонней помощи.

    Какой вариант ворот с калиткой выбрать

    Схем построения такой конструкции, как ворота из профнастила своими руками, существует не так много, как может показаться на первый взгляд. Из большинства возможных вариантов в практике частного домостроения используются три схемы ворот с калиткой, проверенные временем и многолетним пользованием:

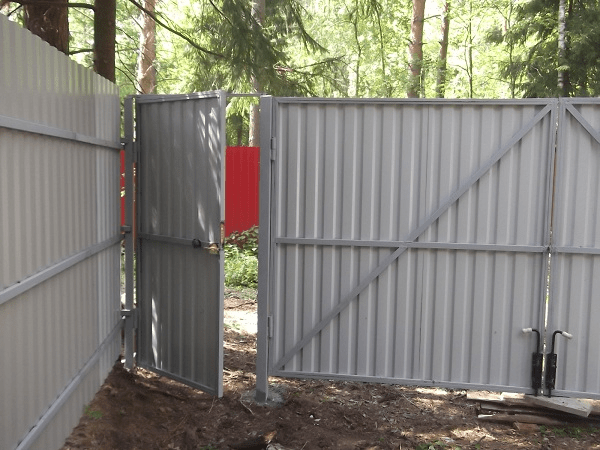

    • Приставная конструкция калитки из профнастила. К двум столбам с навесными створками из профнастила добавляют третий столб- опору, на котором вывешивается рамная конструкция калитки;

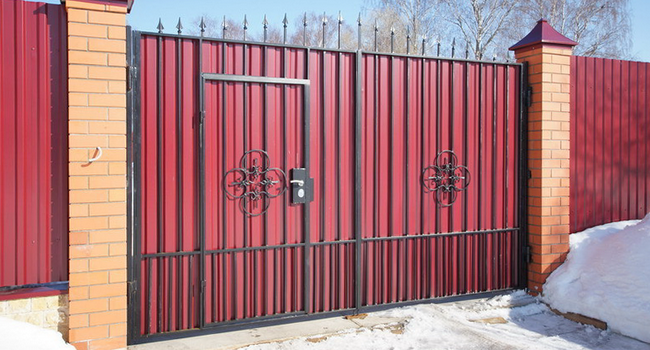

    • Более сложный в изготовлении вариант со встроенной калиткой в створку ворот. Чаще всего он используется в ситуациях, когда места под приставную калитку из профнастила просто не хватает;
    • Очень необычный вариант складных ворот из профнастила с калиткой. Такую схему можно применить в случаях, когда места в проезде не хватает даже для открытия створок рамных ворот.

    К сведению! Самыми красивыми получатся ворота из профнастила синего или темно-красного цвета, установленные на столбах-опорах из красного кирпича.

    Такая конструкция обойдется дороже из-за покупки дополнительной пары сотен облицовочного кирпича и оплаты услуг каменщика по выкладке трех столбчатых опор, но внешний вид таких ворот с калиткой из профнастила не идет ни в какое сравнение с другими вариантами,даже с учетом использования декоративных элементов. Такие ворота и калитки из профнастила фото получаются на порядок привлекательнее и красивее.

    Кроме красивого внешнего вида, такие кирпичные столбы способны принять на себя львиную долю нагрузки, особенно в период сильных ветров или интенсивных косых дождей.

    Из каких материалов делать ворота с калиткой

    Конструкция ворот из профнастила в 90 случаях из 100 изготавливается из стандартной профилированной трубы квадратного и прямоугольного сечения. Для вертикальных стоек- опор применяется стальной трубчатый профиль квадратного сечения 80х80 мм, для изготовления каркаса створок и внутренних перемычек, в зависимости от размаха распашных половинок, берут профиль 60х20 мм, для калиток — более легкую трубу прямоугольного профиля 40х20 мм.

    В качестве облицовочного материала применяется профнастил, стеновой или универсальный, марок «НС », «Н » или «С », с толщиной материала 0,5 мм. Чтобы усилить декоративные качества облицовки ворот и калитки у собственного дома, при обшивке каркаса створок устанавливают профнастил с цветным полимерным покрытием, для дачного участка или загородного домика лучше подойдет оцинкованный материал.

    Кроме профнастила и профилированной трубы, потребуется крепеж - саморезы или заклепочные «пистоны», гаражные петли и засов, стопоры-фиксаторы створок. Если материал под изготовление приобретается из разряда бывшего в употреблении, потребуется щетка- насадка с бронзовой щетиной и фосфатный преобразователь ржавчины.

    Кроме материала, потребуется сварочный инвертор или углекислотный полуавтомат, болгарка, рулетка и стальная слесарная линейка, шуруповерт с комплектом насадок под саморез или головка для монтажа и опрессовки заклепок.

    Делаем своими руками ворота из профнастила с калиткой

    Общим вопросом, одинаково важным для любых воротных схем, является обустройство фундамента под вертикальные опоры. Чаще всего установка ворот и калитки из профнастила ограничивается сверлением скважин с установкой и бетонированием стальных трубчатых профилей по предварительно выполненной разметке и выравниванию. Для ворот и калитки из профнастила шириной до 2,5 м такой привязки столбов к грунту вполне достаточно для обеспечения устойчивости. Длинномерные конструкции специалисты рекомендуют усилить ленточным фундаментом или выкладкой кирпича.

    Если трубы обложить кирпичной кладкой, то общей жесткости основания и вертикальных опор будет достаточно для установки более тяжелых или более высоких ворот. Зачастую к подобной схеме прибегают в качестве задела на перспективу, когда простые ворота и калитка из профнастила будут заменены на более тяжелые и изящные кованые створки.

    Перегнуть палку в вопросе усиления фундамента невозможно, хотя, по сути, это дополнительные потери денег и времени. Более критичной бывает ситуация, когда после сборки ворот и калитки, даже с облицовкой из легкого профнастила, жесткости и устойчивости основания не хватает. В этом случае приходится делать «палубу» — наращивание бетонного ленточного фундамента при готовых воротах. Для этого:

    • Между столбами опор вырывается траншея глубиной и шириной в 30 см;
    • На дно траншеи отсыпается слой гравия и песка;
    • Между стальными столбами укладывается и приваривается четыре- шесть прутков арматуры, после чего перемычка заливается высокомарочным бетоном.

    На период до недели, пока идет затвердевание материала, створки необходимо разгрузить домкратом или любой другой подпоркой.

    Совет! Вместо железобетонной перемычки, можно уложить стальную балку таврового сечения шириной 150- 200 мм.

    Изготовление каркаса створок ворот

    Изготовление каркаса створок чаще всего выполняется свариванием предварительно вырезанных заготовок, выложенных на подготовленной ровной площадке, застеленной стальным листом или тротуарной плиткой.

    Наиболее удачным проектом ворот с приставной калиткой и облицовкой из уголка можно назвать вариант, приведенный на фото.

    Отличительной особенностью данного проекта ворот из профнастила является достаточно грамотное применение разгружающих диагональных поперечин. Их использование позволяет на 60% разгрузить нижнюю горизонтальную планку каркаса. Кроме того, по длине диагонали достаточно просто контролировать прямой угол и симметричность будущих створок.

    Самым сложным этапом считается выравнивание отдельных отрезков профиля в виде правильного прямоугольника. Из-за больших размеров сторон — 2500х1800 мм, отрегулировать положение отрезков профилированной трубы так, чтобы получить идеально точный прямой угол, очень сложно. Поэтому углы в раме будущего полотна ворот вымеряют слесарным или столярным уголком, и контролируют величину диагонали.

    После выравнивания положения каркас будущих двух ворот с калиткой сваривают точками, устанавливают подкосы и две центральные стойки, как показано на фото. В таком виде каркас переносят к установленным столбам ворот и вывешивают на подставке в проеме между опорами. После разметки положения гаражных навесов верхние части приваривают к раме, нижние - к столбам. Не меняя положения каркаса, выполненные сварочные точки проваривают полноценными швами. По периметру, с внутренней стороны профилей каркаса, сваркой или саморезами крепят трубу 40х20, на которую в дальнейшем будут крепиться листы профнастила. Далее каркас ворот разрезается на две равные створки, и можно переходить к облицовке листами профнастила.

    Каркас калитки изготавливается по аналогичной схеме, но с некоторым упрощением. Чтобы получить максимально точную форму прямоугольника дверей, вырезанные отрезки профиля собирают на сбитом из досок деревянном кондукторе. Отрезки профилированной трубы крепятся по сторонам кондуктора и свариваются в прямоугольную раму. Аналогичным способом определяется местоположение навесов и диагональных распорок. Обе створки и каркас калитки перед укладкой листов профнастила окрашиваются грунтовкой и алкидной эмалью.

    Нашиваем профнастил на ворота и калитку

    Укладка профнастила на каркас ворот начинается с разметки обрезания листов материала по требуемому размеру. Профнастил лучше резать ножницами по металлу, но при этом деформируется ступенчатый профиль материала, который приходится постоянно выравнивать.

    При расчете потребного количества листов профнастила необходимо учитывать расход на перехлест в одну или несколько волн, и подобрать такой размер, чтобы на краях рамы находились впадины, а не гребни. Поэтому, чем меньше и уже волна профнастила, тем проще крепить материал, особенно на узкой раме калитки.

    Крепление выполняется через одну волну во впадинах профнастила. Наиболее распространенным является крепеж кровельными саморезами или заклепками. Соединение заклепками обходится дороже, но качество крепежа заметно выше.

    Альтернативный вариант ворот с калиткой

    Если жизненного пространства на въезде не хватает для полноценного обустройства распашных ворот с приставной калиткой, последнюю можно изготовить простым переносом каркаса в плоскость створки.

    В этом случае потребуется сменить схему усиления каркаса створки ворот поперечными горизонтальными распорками.

    В зависимости от того, как удобнее пользоваться дверью калитки, дверной проем может быть смещен к столбу или к центру ворот. После разметки рама калитки крепится к раме створки боковыми поперечинами. Петли для дверей калитки, в отличие от крепления створок к столбам, наваривают с внутренней стороны воротной конструкции. После сварки каркасов ворот и калитки остается зашить плоскость листами профнастила.

    Чтобы лицевая поверхность калитки не выделялась на фоне створки ворот, необходимо подобрать или вырезать фрагмент профнастила, совпадающий по форме и линии профиля с основной облицовкой. Крепеж такого профнастила рекомендуется первоначально выполнять с помощью потаенных болтовых соединений, а после окончательного выравнивания крепить саморезами или заклепками.

    Если места под установку стандартных распашных конструкций с калиткой не хватает, как вариант, можно использовать систему секционных ворот.

    Конструкция калитки не отличается от приставной версии, тогда как створка ворот выполняется по складывающейся схеме из трех панелей, соединенных дверными навесами. В сложенном состоянии такие ворота практически не выступают за габариты ограждения участка.

    Заключение

    Из всех возможных вариантов ворот с калиткой каркасная конструкция из профнастила получается наиболее дешевой и простой в изготовлении. При этом средний срок службы материала облицовки и каркаса не уступает дорогим кованым и панельным конструкциям. Чтобы придать поверхности профнастила более респектабельный вид, можно использовать недорогие накладные имитации кованых узоров и декора. Даже в этом случае профнастил обойдется дешевле настоящей ковки и литья.

    В современном загородном строительстве очень популярен профнастил как материал для обшивки заборов, так и изготовления въездных ворот. И если у вас уже стоит забор из профнастила, то даже задумываться не стоит о том из какого материала будут изготовлены ворота, к тому же их по силам сделать своими руками, при этом не слабо экономя деньги в отличие от заказа в специализированных фирмах.

    Преимущества профнастила

    Из большого количества преимуществ перед другими материалами для ворот выделим основные

    • Малый вес ворот, соответственно опоры могут быть не такие массивные, как, например, для кованных ворот.
    • Внешний привлекательный вид. Сочетаемость с забором из любого материала.
    • Многообразие цветов окраски. Расцветку профильного листа можно подобрать на свой вкус.
    • Сравнительно небольшая цена.

    Фотогарея: различные конструкции ворот из профнастила

    Распашные ворота с одной створкой и калиткой Распашные ворота с калиткой в створке ворот Откатные ворота с каменными столбиками Откатные ворота с металлическими столбиками Распашные ворота с кирпичными столбами Откатные ворота с кирпичными столбиками Распашные ворота с кованными элементами и калиткой

    Проектирование

    Сначала нужно определиться с размерами планируемых максимальных ветровых нагрузок, которые ворота будут способны выдерживать в процессе эксплуатации и соответственно этим нагрузкам нужно подбирать трубы для рамы. Необходимо также учитывать нагрузку, оказываемую створками ворот на столбики и забор. При планировании высоты ворот также нужно учесть дорожный просвет, в нашем случае это 5–7 см.

    При расчёте просвета между воротами и дорожным покрытием следует отталкиваться от средней высоты снежного покрова в зимнее время

    Существуют две схемы открывания въездных ворот, распашная и сдвижная.

    Распашная - наиболее простая и дешёвая схема ворот, в которой створки ворот одеваются на завесы, закреплённые на опорных столбах и открываются внутрь или наружу. Минус этой схемы - трудоёмкая и дорогая установка оборудования для автоматического открытия ворот.

    Сдвижная (откатная) - немного дороже первой и более сложна в реализации, так как требуется дополнительное пространство вдоль забора для сдвига одной или двух створок. Но в то же время на ворота, изготовленные по этой схеме проще установить автоматику.

    Впрочем, что касается технологии изготовления из профнастила у разных типов ворот, то они примерно одинаковы. Делать будем двустворчатые распашные ворота с калиткой в створке и металлическими опорными столбами.

    Выбор материала

    Профнастил можно использовать только как материал для обшивки жёсткого каркаса ворот, и ни о каком самостоятельном его применении речи идти не может так, как у профлиста практически отсутствует сопротивляемость поперечному кручению и изгибу. Ещё нужно обратить внимание на ширину волны профильного листа, чтобы он подошёл к размерам ваших ворот.

    Для изготовления рамы створок будем использовать самый подходящий для этих целей материал - профильную трубу сечением 60*40 толщиной 2 мм. Для каркаса и рёбер жёсткости нужна профильная труба 40*20 толщиной 2 мм.

    Расчёт материала

    • Профильная труба для рамы створок сечением 60*40*2 мм - 10,2 м.
    • Профильная труба для каркаса и раскосов 40*20*2 мм - 23 м.
    • Профнастил размерами 3,4*1,9 м.
    • Профильная труба для опорных столбов сечением 60*60*2 мм
    • Листовая сталь для косынок, укрепляющих каркас размером 20*20 см.
    • Самроезы, заклёпки.
    • Доски для сборки стапеля размером 20*2,5 см длиной3,5 м - 7 шт.
    • Гвозди.

    Необходимый инструмент

    • Сварочный аппарат.
    • Болгарка с отрезным и шлифовочным кругами.
    • Шуруповёрт или заклёпочник.
    • Рулетка, угольник, белый маркер, уровень, молоток, ножовка.
    • Средства защиты глаз и рук.

    Как сделать ворота из профнастила своими руками: пошаговая инструкция

    Изготовление сборочного стапеля

    Лучшим вариантом будет сборка ворот на стапеле, дабы предотвратить любые неточности и расхождения в плоскостях элементов ворот. Стапель можно сделать из досок и полностью подогнать под размер будущих ворот. Собранный стапель нужно проверить правилом, чтобы доски находились в одной горизонтальной плоскости. На рисунке ниже показана схема стапеля.

    Подготовка материала

    Перед сборкой ворот все профильные трубы нужно нарезать по размерам данным в чертеже. Трубы сечением 60*40 нужно нарезать кусками: 1,635 м - 4 шт., 1.72 - 4 шт. Трубы сечением 40*20 нарезаем так: 1,595 м - 2 шт., 1,72 - 6 шт., 0,797 - 5 шт. Раскосы проще измерить и отрезать, когда будет собран контур рамы и внутреннего каркаса.

    Сборка

    1. Укладываем на стапель две профильные трубы размерами 1,635 и 1,72 заготовленные для рамы. Прямой угол между ними проверяем угольником. Прихватываем сваркой на точечные прихваты.
    2. Аналогично действуем со второй парой труб этой створки. Соединяем получившиеся два угла в прямоугольник и также точечно прихватываем сваркой. После проверки углов угольником и плоскости правилом, провариваем стыки полностью.

      По аналогии с первой сваривается вторая створка ворот.

      Приступаем к сборке каркаса внутри рамы одной из створок. Профильные трубы, нарезанные для внутреннего каркаса разлаживаем по внутренней части рамы на подложки толщиной 1 см, для расположения труб каркаса посередине. Привариваем профильные трубы прихватами по 2 см через каждые 30 см чтобы исключить деформацию металла. Калитку свариваем отдельно.

    3. Вырезаем косынки из листовой стали, в виде прямоугольного треугольника с размерами сторон 10 см. Прямые углы без раскосов усиливаем металлическими косынками, приваривая их к внутренним углам каркаса.
    4. Теперь определимся с петлями для ворот. Для открытия створок на 120 градусов и минимизации зазора между створкой и опорным столбом петли привариваются к ребру профильной трубы в сторону открывания. Для достижения соосности, можно воспользоваться трубой внутренним диаметром равным диаметру петель. Здесь уже стоит воспользоваться услугами помощника который будет держать это приспособление с петлями точно там, где планировалось. Сначала прихватываем одну петлю, снимаем трубку с неё, вставляем вторую петлю и визуально прицеливаясь по первой петле прихватываем её. По аналогии крепим петли ко второй створке.
    5. Таким же способом привариваем петли для калитки, с той лишь разницей что обе части петли подгоняются и привариваются на стапеле.
    6. Одеваем створки ворот на завесы опорных столбов и проверяем максимальный ход створок в разные стороны. Если всё работает без нареканий можно зашивать каркас профнастилом.Профильный лист прикручивается на висящие створки ворот. Делается это для облегчения работы по подъёму створки и опусканию на завесы. Профнастил прикручивается саморезами со сверлом в каждую волну по её дну.

    Отделка

    Под отделкой обычно понимается зашивка полотна створок листами профнастила, а также грунтовка антикоррозийным грунтом и последующая покраска эмалью в нужный цвет. Перед грунтовкой и покраской нужно обязательно зачистить все сварные швы и ржавчину до металла, болгаркой с зачистным кругом . Обезжириваем раму и каркас растворителем и грунтуем антикоррозийной грунтовкой, сначала места сварки, а после их высыхания, створки полностью.

    После высыхания слоя грунтовки можно покрыть створки ворот алкидной эмалью в два слоя с промежуточной сушкой между ними. Ворота почти готовы, остаётся повесить створки на петли и прикрутить профнастил. Прикручиваем обрезанные по размерам листы профнастила к каркасу саморезами с помощью шуруповёрта.

    А также в отделку включается добавление ажурных кованных элементов на фасад ворот или на верхнюю часть, примеры таких работ можно увидеть в галере выше. Стоит добавлять такие элементы или нет каждый решает сам, это дело вкуса.

    Замок на ворота

    Замок на ворота можно приобрести любой и также как при монтаже в обычной двери присутствуют некоторые особенности. При монтаже замка в зависимости от его вида выполняются следующие условия:


    Видео: изготовление ворот из металлопрофиля своими руками

    При большом наличии желания и приложении усилий в нужном направлении, постройка ворот достойного качества, является вполне выполнимой задачей для человека с минимальной технической подготовкой.

    Всем домовладельцам приходится решать вопрос об ограждении участка и оформлении удобного входа-въезда на участок для домочадцев и гостей. Требования к калитке и воротам – долговечность, красота, удобство в эксплуатации, надежная защита от непрошеных посетителей и посторонних взглядов.Один из самых популярных и простых в исполнении вариантов – ворота с калиткой из профнастила.

    Профилированный металлический лист имеет много достоинств:

    • эстетичность – большой выбор цветов и рисунков позволяет подобрать материал, подходящий к общему стилю оформления дома и участка; даже однотонное покрытие металла выглядит очень стильно; имитация под натуральный камень или кирпич придаст калиткеочень престижный вид; встречаются и более эксклюзивные рисунки –цветы, растения, пейзажи, картины;
    • устойчивость к коррозии – современное пластиковое покрытие на долгие годы защитит металл от ржавления;
    • прочность;
    • невысокая стоимость;
    • простота монтажа конструкций из гофрированного металла.

    Типы конструкций из профлиста

    Калитка из профнастила может быть расположена рядом или находиться отдельно от ворот. Калитки, встроенные в створку ворот, уже не встречаются из-за невысокой эстетичности.

    Конструкция калиток и ворот может быть разной:

    • простой прямоугольный каркас с горизонтальными, косыми, перекрещенными перемычками; может быть украшен сверху или снизу сварной декоративной решеткой;
    • каркас сложной оригинальной конструкции из кованого металла на фоне профнастила.

    При высоком заборе над калиткой высотой более двух метров может быть установлена поперечная перекладина, также обшитая профлистом; может быть установлен небольшой навес, защищающий входящего от снега и дождя в момент открывания замка. Опорные стойки могут быть металлическими или выложены из кирпича в зависимости от общего дизайна ограждения.

    По способу открывания калитки традиционно делают распашными, иногда встречаются и откатные с автоматическим открыванием.

    Варианты ворот из профнастила дают еще больший простор для дизайнерского творчества: откатные и распашные, с коваными элементами, со вставками из поликарбоната и древесины.

    Самая простая распашная калитка для забора своими руками, доступная даже начинающему домашнему мастеру, имеет простую конструкцию прямоугольной формы с металлическими опорами. Ниже описаны ее изготовление и монтаж.

    Подготовительные этапы

    Перед тем, как сделать калитку из профнастила своими руками, следует продумать последовательность действий и подготовиться.

    Первый этап подготовки – определение размеров калитки. Высота дверцы зависит от высоты забора, но обычно не превышает два метра (два метра десять сантиметров, если в семье есть высокорослые мужчины). Если забор очень высокий, то калитку не делают на всю высоту забора, а над дверцей делают перемычки из стального профиля и зашивают профлистом. Ширину проема обычно делают метр-метр десять сантиметров – такая ширина позволяет пройти на участок с крупными сумками в руках или занести мебель. Большая ширина калитки требует более тяжелой и прочной рамы с дополнительными перемычками; не очень удобна для открывания; есть вероятность перекоса дверцы в процессе эксплуатации.

    Вторым этапом следует продумать конструкцию дверцы и опорных стоек и начертить схему с размерами.

    Третий этап подготовки – подготовить материалы и инструменты.

    Материалы и инструменты

    Для изготовления калитки из профнастила своими руками потребуются следующие материалы:

    • профнастил с полимерным покрытием (из акрила, поливинилхлорида, полиэстера, полиуретана);рекомендуемая толщина 0,6-0,9 мм; высота волны обычно бывает небольшая – порядка 10 мм;
    • кровельныесаморезы с резиновый шайбой, окрашенные под цвет листа;
    • стальные трубы размерами не менее 80х80 мм для опорных столбов, для небольшой калитки без ворот можно взять трубу размером 60х60 мм;с толщиной стенки не менее 3 мм; трубу можно заменить конструкцией из двух сваренных в форме трубы П-образных швеллеров;
    • стальные трубы размером 40х40 мм или 60х40 мм для каркаса калитки;
    • антикоррозионную грунтовку;
    • краску для наружных работ, стойкую к атмосферным воздействиям;
    • петли;
    • замок;
    • щебень, песок, цемент для раствора;
    • гравий или щебень средней фракции;
    • электроды.

    Перечень инструментов:

    • сварочный аппарат. Можно воспользоваться услугами сварщика – но для усадьбы лучше приобрести аппарат и научиться выполнять нехитрые работы самому. Цена аппарата за годы эксплуатации окупится с лихвой, ведь работа сварщика стоит недешево. Для домашнего мастера достаточно иметь инверторный сварочный аппарат со сварочным током 160-200 А;
    • угловая шлифмашинка (болгарка) с кругами для резки и шлифовки металла;
    • дрель и шуруповерт – для сверления отверстий и закручивания саморезов;
    • строительная рулетка, металлическая линейка, уровень, строительный угольник, отвес, мел, чертилка;
    • струбцины – необходимы при сборке каркаса, при установке петель и замка;
    • садовый бур диаметром 250-300 мм – для выбуривания ямы под опорные стойки;
    • бетономешалка или строительный миксер и емкость для перемешивания бетона;
    • совковая лопата – для загрузки сыпучих материалов в бетономешалку или для ручного перемешивания бетона;
    • штыковая и совковая лопаты – для выкапывания ямы, если нет возможности воспользоваться буром; яма, выкопанная вручную, будет иметь неровные края – это увеличит расход бетона;
    • лом – пригодится при выкапывании котлованов под столбы для разбивки плотной породы.

    Пошаговая технология установки

    Распашная калитка из профнастиласамая маленькая и простая конструкция ограждения, с ее изготовлением можно справиться своими силами, даже если Вы новичок с небольшим опытом сварщика.

    Обустройство фундамента

    Перед заливкой фундамента под стойки необходимо разметить центры будущих ям на одной линии с забором с помощью шнура. Затем необходимо выкопать или пробурить ямы под стойки. Глубина бетонного основания должна быть не менее глубины промерзания грунта, что в средней полосе составляет 1200 мм. На дно ямы насыпается песок и утрамбовывается. Толщина песчаной подушки в утрамбованном состоянии составляет 100 мм песка, сверху насыпается 200 мм щебня мелкой фракции или гравия и также утрамбовывается. Итого глубина ямы должна составлять не менее 1200 +100+200=1500 мм.

    Заглубляемая часть стоек составляет 1200 мм, поэтому заготовки отрезаются на 1200 мм длиннее требуемой высоты.

    К нижней части металлических опор для устойчивости желательно приварить квадрат из стального листа толщиной не менее 4 мм и 1-2 перемычки из уголка или трубы на расстоянии 300 и 800 мм от нижнего края опор. Нижнюю часть стоек необходимо обработать битумной мастикой на высоты 1300 мм. Перед заливкой края ямы устилают слоем рубероида – это позволяет отделить бетон от земли, сохранить в нем влагу в процессе созревания и обеспечивает необходимую прочность готового бетона.

    Установка столбов

    Столбы устанавливают в скважину или яму на расстояние, равное ширине калитки плюс 5-10 мм (это зазоры между калиткой и столбами), заливают бетоном, тщательно выравнивают в вертикальной плоскости и в плоскости забора и с соблюдением точного расстояния между створками с помощью строительного уровня и закрепляют в таком положениис помощью распорок. Если яма от бура и узкая, можно расклинить стойки в яме с помощью крупных камней. Иногда приваривают временные распорки из арматуры и поперечную перекладину вверху, которые после схватывания бетона обрезают и места приварки зачищают. Готовый бетон аккуратно протыкают ломом или арматурой – чтобы внутри бетона не образовывались воздушные пузыри. Желательно заполнить бетоном и внутреннюю поверхность трубы.

    Заливка бетоном наберет прочность через 10-15 дней в зависимости от температуры окружающего воздуха. Раньше окончания этого срока проводить работы по монтажу дверцы калитки не следует – иначе в дальнейшем калитку поведет. Первые дни поверхность бетона необходимо увлажнять.

    Бетон для фундамента применяется марок М150(В10) или М200(В15). Состав бетона на приведен в таблице:

    При замене цемента марки 400 на 300 его количество следует увеличить на треть; при замене на марку 500 количество цемента можно немного уменьшить и учитывать тот факт, что бетон будет застывать несколько быстрее.

    Каркас калитки

    Установка забора и ворот может проводиться одновременно с установкой калитки или в другое время. При одновременной установке всех элементов ограждения их легче выставить на одной линии.

    При резке металла и сварке можно травмироваться, поэтому нельзя приступать к работе без спецодежды и средств защиты: костюма (для сварочных работ обязателен брезентовый костюм), специальных перчаток и брезентовых рукавиц, защитных очков (для сварочных работ – темных), ботинок.

    Перед сваркой следует отрезать нужные куски труб для каркаса. Длина основных труб по периметру каркаса равна длине и ширине калитки, срезы выполняются под углом 45°. Трубы перемычек каркаса режутся под углом 90°. Заусенцы на срезах следует зачистить, ржавчину – ошлифовать. Это улучшит качество шва.

    Сварочные работы выполняются на ровной горизонтальной поверхности. Если нет подходящего стола, то работу можно выполнить, расположив трубы на ровной площадке (возле дома обычно имеется вымощенная плиткой или забетонированная площадка подходящего размера).Под трубы необходимо подложить одинаковые подкладки, например, из бруса. Затем выровнять поверхность так, чтобы расположенные на них детали каркаса лежали строго горизонтально. В идеале стоит отрезать лист ОСБ с размерами, на 50 мм превышающими длину и ширину рамы калитки, и закрепить на нем струбцинами трубы. Если листа ОСБ под рукой нет, то детали каркаса соединяют между собой струбцинами. Затем следует проверить правильность углов и расположения деталей, и только затем приступить к сварке. Сначала раму точечно прихватывают по углам, затем проверяют углы и диагонали – они должны быть одинаковые. Это значит, что трубы относительно друг друга легли правильно. Затем проваривают стыки сплошным швом с одной стороны.

    Металл при сварке испытывает сильное термическое расширение, поэтому после каждой операции необходимо контролировать правильность углов, линейные размеры деталей, расположение деталей относительно друг друга. Проводить сварку желательно с перерывами, чтобы швы успевали остывать и каркас не «повело».

    После сварки одной стороны каркаса дают швам остыть, переворачивают каркас, снимают струбцины и проваривают вторую сторону каркаса. Дают швам остыть и сошлифовывают выступающую часть. Швы после покраски по возможности должны быть не видны.Затем монтируют поперечины – так называемые ребра жесткости. Они могут быть расположены горизонтально, наискось, перекрещиваться – все зависит от размера калитки и предпочтений мастера. Порядок приварки поперечин аналогичен порядку при сварке рамы: отрезают куски трубы нужной длины, при необходимости срезают уголки, зачищают, закрепляют струбцинами, прихватывают точечной сваркой, приваривают, зачищают швы. Легче сваривать трубы большей толщины, поэтому рекомендуется покупать трубы с толщиной стенки не менее 3 мм.

    Видео

    Установка каркаса

    Установка каркаса производится с помощью цилиндрических стальных петель. Вес калитки из профнастила невелик, и для ее установки достаточно использовать две или три петли диаметром 30 мм, при более крупных и тяжелых калитках используют усиленные петли с опорными площадками из листа толщиной не менее 4 мм.Расстояние между крайними петлями должно быть примерно на 400-500 мм меньше, чем высота калитки (т.е. расстояние от верха и низа калитки до петли составит 200-250 мм). Петли на столбы можно приварить и до и после установки.

    Для приварки петель подгоняем створки к стойкам, выставляем их с помощью клиньев и прокладки-подпорки из бруса внизу калитки. Зазор между рамой и стойками составляет по 2,5-5 мм с обеих сторон. Сначала прикладывают и прихватывают точечной сваркой к опорам верхнюю петлю, затем ее проваривают. Затем прихватывают верхнюю петлю к каркасу калитки. Дальше в том же порядке прихватывают нижнюю петлю, проверяют правильность навески каркаса, приваривают петли, дают им остыть, удаляют подставку и клинышки. На опорах проверяют высоту, при необходимости подрезают, заваривают отверстие сверху трубы листом металла нужного размера.

    На калитку можно установить задвижку или замок с ключом. Замок желателен врезной – он надежней при открывании калитки наружу. Перед врезкой замка измеряют его размеры. Затем определяют место размещения на калитке, на боковой поверхности трубы размечают место, где нужно сделать прорезь, и прорезают болгаркой с маленьким диском отверстие для замка с двух сторон трубы. Чтобы закрыть замок от попадания осадков и от взлома, сваривают кожух и приваривают к трубе каркаса. Затем в отверстие в трубе вставляется замок, размечаются точки для крепления саморезов, замочного цилиндрового механизма, оси ручки (если будет выбран замок с ручкой), высверливаются отверстия в кожухе насквозь. Затем дверца закрывается, размечается место для планки замка на опоре, сверлятся отверстия под саморезы. Затем замок снимают.

    Перед обшивкой профнастилом каркас ошкуривают, обрабатывают антикоррозионной грунтовкой, покрывают двумя слоями краски для наружных работ, стойкой к атмосферным воздействиям.

    Обшивка профлистом проводится в предпоследнюю очередь. Профлист накладывается на раму таким образом, чтобы углубленная часть волны легла на раму со стороны замка,определяются размерылиста и размеры вырезов под петли. Затем лист режется с помощью болгарки, вырезается места под петли, высверливается место для цилиндра и оси ручки замка.

    Край листа необходимо обработать напильником, чтобы не было заусенцев, обработать антикоррозионным составом и покрыть краской. В противном случае именно с этих мест начнется коррозия листа.

    Лист прикручивается цветными кровельными саморезами с резиновыми шайбами в нижнюю часть волны к трубам каркаса, перед вкручиванием саморезов желательно просверлить дрелью отверстия.В последнюю очередь устанавливается замок и планка замка, при желании – ручка, задвижка. Все – калитка готова

    Используя пошаговую инструкцию, изложенную в этой статье, даже неопытный домашний мастер может своими руками изготовить и установить популярную и стильную калитку из профнастила. Не стоит бояться браться за работу самостоятельно – дорогу осилит идущий. Удачи Вам в ваших начинаниях!
