Паяльник из электронного трансформатора своими руками. Импульсный паяльник своими руками Паяльники промышленный импульсный схема
Домашнему мастеру приходится выполнять разные работы, соединять детали всевозможными способами. Среди них метод пайки провода, металлов и пластмасс остается одним из наиболее доступных.
Несмотря на большое количество в продаже промышленных моделей вашему вниманию предлагается ознакомиться с технологией изготовления удобного электрического паяльника своими руками, уяснить принцип его конструкции.
По предлагаемой статье несложно изготовить такой паяльник.
Неоспоримым преимуществом этой модели является практически мгновенный вывод в рабочее положение пайки из холодного состояния и быстрое остывание нагревательного элемента при отключении.
Это значительно уменьшает дымы и запахи, сопровождающие длительный разогрев обычного наконечника, используемого в резистивных моделях.
Электрический паяльник, взятый за образец
Вот такой раритетный экспонат уже четвертое десятилетие продолжает успешно работать в домашней мастерской практически без всяких поломок. Диэлектрическая рукоятка удобна при пайке, кнопка включения очень легко управляет нагревом, а лампочка накаливания освещает любое затененное рабочее место.
Мощности в 65 ватт вполне достаточно для пайки транзисторов, микросхем, проводов и других радиотехнических изделий.
Единственное условие поддержания работоспособности - своевременно заменять рабочее жало - наконечник, которое под действием высокой температуры со временем перегорает.
Наконечник выгибается круглогубцами из медной одножильной монтажной проволоки с поперечным сечением 1,5 мм квадратных. На концах создаются кольца, затягиваемые по ходу вращения крепежных гаек. Для обеспечения хорошего электрического контакта места соприкосновения проволоки, шайб и силовой шины необходимо поддерживать в чистоте, отчищать от нагара ножом или отверткой при замене жала.
Принцип работы электрической схемы паяльника
Трансформатор
В основу конструкции положен обыкновенный трансформатор, состоящий из:
- первичной обмотки на 220 вольт;
- закороченной вторичной силовой обмотки из двух витков;
- магнитопровода.
Для удобства пайки можно создать дополнительную вторичную обмотку на 4,5 вольта, питающую лампочку накаливания от карманного фонарика или мощный светодиод. Когда пространство магнитопровода ограничено, то допускается для цепи подсветки делать низковольтное ответвление от первичной обмотки по принципу автотрансформатора. Создастся экономия пространства и провода.
Силовая вторичная обмотка выполнена из толстой медной шины, постоянно работает в режиме короткого замыкания на более тонкий наконечник из меди. За счет большого теплового воздействия тока КЗ происходит быстрый разогрев жала паяльника до рабочей температуры.
Отвод тепла в окружающую среду и на расплавление припоя в кратковременном режиме пайки обеспечивают тепловой баланс, исключающий перегрев обмоток трансформатора и наконечника до критической температуры.
Схема питания трансформатора
220 вольт подается через обычную электрическую вилку со шнуром. Внутри рукоятки паяльника размещают микровыключатель, задействованный через нормально отключенный контакт с кнопкой управления.
При нажатии на кнопку питания напряжение подается на трансформатор, а при отпускании - снимается. В целях обеспечения электроинструментом рекомендуется устанавливать не одиночный, а сдвоенный микрик в разрыв каждого провода питания.
В такой конструкции опасный всегда будет отсутствовать на трансформаторе при разомкнутых контактах выключателя.
Материалы, необходимые для сборки паяльника
Чтобы собрать самодельный паяльник потребуется разобрать несколько однотипных трансформаторов, которые раньше широко использовались в старых ламповых телевизорах, магнитофонах, радиоприемниках и другой подобной аппаратуре.
Их пластины из трансформаторного железа будут использованы для создания магнитопровода, а лакированные провода обмотки пойдут на намотку катушки первичной обмотки и лампы подсветки.
Для изготовления вторичной силовой обмотки потребуется медная шинка прямоугольного сечения. У меня оно составляет 3х8 мм. Можно чуть меньше, но сильно занижать не желательно- увеличивается электрическое сопротивление цепи. Более толстые шинки займут все свободное место, не позволят намотать первичную обмотку.
Если прямоугольной медной шинки найти не удается, то можно попробовать использовать круглый проводник соответствующего сечения.
Также для сборки потребуются:
- микровыключатель;
- электрическая вилка;
- шнур питания или провод;
- лампочка;
- рукоятка, которую можно использовать от пластмассовых игрушечных пистолетов;
- бумага или лакоткань для изоляции;
- кусок жести для корпуса.
Последовательность расчета деталей электрической схемы
Выбор мощности паяльника
Основным показателем эффективности конструкции является количество теплоты, выделяемой на жале в момент прохождения через него электрического тока. Его сила, специально увеличенная режимом короткого замыкания, как раз и разогревает медь наконечника.
Ток, проходящий через жало моего паяльника, немного превышает 200 ампер. Специально проверял токоизмерительными клещами. А вот напряжение, даже в режиме холостого хода, меньше десятых долей вольта. Поэтому оно не представляет особой опасности при пайке.
Произведение тока, проходящего по силовой обмотке на величину напряжения на ней, характеризуется вторичной или выходной мощностью трансформатора S2. Вот эта величина нас и интересует. Однако, для упрощения расчета будем начинать оперировать с первичной мощностью S1, определяющей потребление электроэнергии.
Она отличается на коэффициент полезного действия - кпд. Ее значение в 65 ватт взято за основу промышленного образца, показанного на первой фотографии. Для своих целей я выбрал 80 ватт.
Влияние КПД
Конструктивное соотношение между вторичной мощностью трансформаторов для радиоэлектронных устройств и кпд приведено в таблице.
КПД | Мощность в ваттах |
0,95÷0,98 | ≥1000 |
0,93÷0,95 | 300÷1000 |
0,90÷0,93 | 150÷300 |
0,80÷0,90 | 50÷150 |
0,50÷0,80 | 15÷50 |
Набор магнитопровода пластинами из трансформаторного железа
Магнитные характеристики магнитопровода и трансформатора в целом определяются:
- объемом железа;
- и его свойствами.
На второй параметр мы особо повлиять не можем, ибо используем то железо от старого трансформатора, которое попало под руку. Поэтому применяем самую простую усредненную методику, не особо вдаваясь в сложные коэффициенты, поправки, графики.
Для паяльника мы можем выбрать магнитопровод одной из форм:
- прямоугольника;
- Ш-образный.
Площадь его сечения для каждого случая показана на картинке. Здесь же приведены формулы для расчета.
Выбрав первичную мощность паяльника в ваттах и зная форму магнитопровода вычисляем Qc - площадь сечения по эмпирической формуле.
Определив ее и измерив размер «А» на железе можно рассчитать глубину «В», которую потребуется набрать определенным количеством пластин.
Расчет провода для обмотки катушки
Определение диаметра
По первичной мощности, например, 80 ватт и напряжению 220 вольт не сложно рассчитать ток, который будет протекать по первичной катушке.
Где d - диаметр проволоки в мм, а I - ток в амперах.
Определение числа витков
Используем эмпирическую закономерность, называемую количеством витков на вольт - ω’. Ее вычисляют:
Первичная катушка
Qc уже вычислена раньше. Определив ω’ следует эту величину умножить на 220, ибо у нас в первичной обмотке действует такое напряжение, а не один вольт.
Вторичная катушка
Для цепи подсветки напряжение 4,5 вольта. На него и умножаем полученное значение ω’.
Обе вычисленные величины: диаметр и количество витков усреднены. Ими придется варьировать в небольших пределах с учетом того, что пространство в окне магнитопровода ограничено. Диаметр провода лучше сразу занизить - паяльник работает в кратковременном режиме.
А вот с числом витков поступать следует осторожнее. Они сильно влияют на вольтамперную характеристику паяльника и общую картину нагрева жала.
Силовая катушка делается двумя витками.
Сборка паяльника
Каркас обмотки
Обычную катушку для намотки провода можно сделать из трансформаторного картона или даже от обычных коробок. Только лучше выбирать плотный материал.
Внутри каркаса должны поместиться все пластины железа, а между их полостями снаружи следует уложить витки провода. Все обмотки между собой изолируют лакотканью или бумагой. Первичная и вторичные обмотки отделяются гальванической развязкой.
Силовая обмотка
Ее потребуется выгнуть из медной шинки. Такую работу поможет выполнить металлический шаблон из куска металла по габаритам полости каркаса для железа. Работу выполняют в слесарных тисках аккуратными ударами молотка по заготовке.
На картинке показана последовательность выгиба, начатая с одного конца шинки. Несколько проще выполнять ее одновременно с середины обмотки.
Когда шинка выгнута, то ее витки изолируют между собой полоской бумаги, а затем размещают внутри картонного каркаса. Останется намотать остальные обмотки, обеспечив их изоляцию, и надеть железные пластины, создав их плотное прилегание с минимально возможными зазорами.
Иногда даже несколько разных мощностей и конструкций. Промышленность выпускает много различных моделей, их не сложно приобрести. На фото показан работающий образец выпуска 80-х годов.
Однако, многих умельцев интересуют самодельные конструкции. Одна из них на 80 ватт показана фотографиями ниже.
Этим паяльником удавалось спаивать медные провода 2,5 квадрата на улице при морозе и менять транзисторы и другие компоненты электронных схем на печатных платах в лабораторных условиях.
Принцип работы
Паяльник «Момент» работает от электрической сети ~220 вольт, представляя собой обыкновенный трансформатор, у которого вторичная обмотка закорочена медной перемычкой. При включении под напряжение на несколько секунд через нее протекает ток короткого замыкания, разогревающий медный наконечник паяльника до температур, расплавляющих припой.
Первичная обмотка подключается шнуром с вилкой в розетку, а для подачи напряжения используется выключатель с механическим пружинным самовозвратом. Когда кнопка нажата и удерживается, то через наконечник паяльника идет ток нагрева. Стоит только отпустить кнопку, как нагрев сразу прекращается.
В некоторых моделях, для удобства работы при недостаточном освещении, от первичной обмотки по принципу автотрансформатора делают отвод на 4 вольта, которые подводят к патрону с лампочкой от карманного фонарика. Направленный свет собранного источника освещает место пайки.
Конструкция трансформатора
Перед началом сборки паяльника следует определиться с его мощностью. Обычно 60 ватт хватает для выполнения простых электромонтажных и радиолюбительских работ. Чтобы постоянно паять транзисторы и микросхемы желательно мощность снизить, а для обработки массивных деталей ее увеличивают.
Для изготовления потребуется использовать силовой трансформатор соответствующей мощности, желательно от старых устройств выпуска времен СССР, когда вся электротехническую сталь магнитопроводов производилась по требованиям ГОСТ. К сожалению, у современных конструкций встречаются факты изготовления трансформаторного железа из низкокачественной и даже обычной стали, особенно в дешевых китайских устройствах.
Виды магнитопровода
Железо необходимо подбирать по мощности передаваемой энергии. Для этого допустимо использовать не один, а несколько одинаковых трансформаторов. Форма магнитопровода может быть прямоугольной, круглой или Ш-образной.
Использовать можно железо любой формы, но удобнее выбрать броневой пластинчатый потому, что у нее более высокий кпд передачи мощности и она позволяет делать составные конструкции путем простого добавления пластин.
При выборе железа следует обращать внимание на отсутствие воздушного зазора, который используется только в дросселях для создания магнитного сопротивления.
Методика упрощенного расчета
Как подобрать железо по требуемой мощности трансформатора
Сразу оговоримся, что предлагаемая методика разработана опытным путем и позволяет в домашних условиях из случайно подобранных деталей собирать трансформатор, который нормально работает, но может при определенных стечениях обстоятельств выдавать немного отличающие параметры от расчетных. Это несложно исправить доводкой, которая в большинстве случаев не требуется.
Связь между объемом железа и мощностью первичной обмотки трансформатора выражается через поперечное сечение магнитопровода и представлена на рисунке.
Мощность первичной обмотки S1 больше вторичной S2 на величину кпд ŋ.
Площадь сечения прямоугольника Qc вычисляется по известной формуле через его стороны, которые легко замерить простой линейкой или штангенциркулем. Для броневого трансформатора объем железа требуется меньше на 30%, чем для стержневого. Это хорошо видно из приведенных эмпирических формул, где Qc выражена в сантиметрах квадратных, а S1 — в ваттах.
Для каждого вида трансформатора по своей формуле вычисляется мощность первичной обмотки через Qc, а затем через кпд оценивается ее величина во вторичной цепи, которая будет разогревать жало паяльника.
Например, если для 60 ватт мощности выбран Ш-образный магнитопровод, то его сечение Qc=0,7∙√60=5,42см 2 .
Как подобрать диаметр провода для обмоток трансформатора
В качестве материала для провода следует использовать медь, которая покрыта слоем лака для изоляции. При намотке витков на катушки лак исключает появление межвитковых замыканий. Толщина провода подбирается по максимальному току.
Для первичной обмотки мы знаем напряжение 220 вольт и определились с первичной мощностью трансформатора, подбирая поперечное сечение для магнитопровода. Разделив ватты этой мощности на вольты первичного напряжения, получим ток обмотки в амперах.
Например, для трансформатора мощностью 60 ватт ток в первично обмотке получится меньше 300 миллиампер: 60 [ватт]/220 [вольт]=0,272727..[ампера].
Таким же способом вычисляется ток вторичной обмотки от своих величин напряжения и мощности. В нашем случае это не нужно: обмотка из двух витков, напряжение будет маленькое, а ток большой. Поэтому поперечное сечение токовода выбирается с огромным запасом из медной шинки, которая максимально снизит потери от электрического сопротивления вторичной обмотки.
Определив ток, например, 300 мА, можно вычислить диаметр провода по эмпирической формуле: d провода [мм]=0,8∙√I [А]; или 0,8∙√0,3=0,8 0.547722557505=0,4382 мм.
Такая точность, естественно, не нужна. Вычисленный диаметр позволит очень длительно и надежно работать трансформатору без перегрева на максимальной нагрузке. А мы делаем паяльник, который периодически включается всего на пару секунд. Затем отключается и остывает.
Практика показала, что для этих целей вполне подходит диаметр 0,14÷0,16 мм.
Как определить число витков обмотки
Напряжение на выводах трансформатора зависит от количества витков и характеристик магнитопровода. Обычно мы не знаем марки электротехнической стали и ее свойства. Для наших целей этот параметр просто усредняется, а весь расчет количества витков упрощается до вида: ώ=45/Qc, где ώ — число витков, приходящихся на 1 вольт напряжения на любой обмотке трансформатора.
Например, для рассматриваемого трансформатора в 60 ватт: ώ=45/Qc =45/5,42=8,3026 витка на вольт.
Поскольку мы подключаем первичную обмотку на 220 вольт, то для нее число витков составит величину ω1=220∙8,3026=1827 витков.
Во вторичной цепи используется 2 витка. Они выдадут напряжение всего около четверти вольта.
Для равномерного распределения витков проволоки внутри магнитопровода необходимо изготовить каркас из электротехнического картона, гетинакса или стеклотекстолита. Технология работ показана на рисунке, а размеры выбирают с учетом конструкции магнитопровода. Изолированные каркасом обмотки располагают в катушке, вокруг которой собирают пластины магнитопровода.
Часто удается использовать заводской каркас, но если для повышения мощности необходимо добавить пластины, то придется увеличить габариты. Детали из картона можно сшить обыкновенными нитками или склеить. Корпус из стеклотекстолита при точной подгонке деталей можно собирать даже без клея.
При изготовлении катушки надо постараться как можно больше пространства выделить для размещения обмоток, а при намотке витков располагать их вплотную и равномерно. При размещении провода «внавал» может просто не хватить места и всю работу придется переделывать.
В приведенном на фотографии паяльнике вторичная обмотка изготовлена из медной шинки с прямоугольным сечением. Его размеры 8 на 2 мм. Можно использовать и другие профили. К примеру, круглую проволоку удобно будет изгибать для размещения внутри магнитопровода. С плоской шинкой пришлось усердно повозиться, использовать тиски, молоток, шаблоны и напильник для равномерного изгиба строго по конфигурации каркаса катушки.
На рисунке в позиции 1 показана плоская шинка. После изготовления каркаса нужно определить ее длину, учитывая расстояние, которое уйдет на витки и дистанцию до наконечника из медной проволоки.
В положении 2 она примерно посередине плавно изгибается в тисках небольшими ударами молотка с соблюдением плоскости ориентирования. При переходе изгиба через прямой угол необходимо использовать шаблон из мягкой стали с формой, строго соответствующей размерам каркаса катушки, в которую обмотка будет помещаться.
Шаблон значительно облегчает слесарные работы по приданию обмотке нужной формы. Вокруг него вначале обвивается одна половина шинки, что показано на позициях 4, 5 и 6, а затем другая (см 7 и 8).
Для облегчения понимания процесса рядом с изображениями шинки на позициях черными линиями с небольшими искажениями показана последовательность изгибов.
На позиции 8 условно показано сечение А-А. Около него надо будет выполнить изгиб шинки на 90 градусов для удобства работы, как показано на фотографии.
Если возникнут изгибы, которые мешают свободно размещать силовую обмотку внутри каркаса катушки, то их можно спилить напильником. Витки металла не должны соприкасаться между собой и корпусом. Для этого их разделяют слоем не толстой изоляции.
На концах вторичной обмотки высверливают отверстия и нарезают резьбу для вкручивания винтов М4. Они служат для крепления медного наконечника из проволоки 2,5 или 1,5 квадрата. Поскольку напряжение на вторичной обмотке очень маленькое, то за качеством электрических контактов наконечника надо следить, поддерживать их в чистоте, очищать от окислов и надежно прожимать гайками с шайбами.
Изготовление первичной обмотки паяльника
После того как силовая обмотка паяльника готова и изолирована станет понятно сколько свободного места осталось в катушке для тонкой проволоки. При дефиците пространства витки располагают плотно между собой.
Намоточная проволока состоит из медной жилы и одного или нескольких слоев лака и обозначается маркировкой ПЭВ-1 (однослойное покрытие лаком), ПЭВ-2 (два слоя), ПЭТВ-2 (более термостойкий, чем ПЭВ-2), ПЭВТЛК-2 (термостойкий специальный).
Измеряя диаметр провода микрометром, следует уменьшать полученное показание на толщину изоляции. Но эта общая рекомендация для нашего паяльника не критична.
Учитывая работу в условиях нагрева от марки ПЭВ-1 лучше отказаться, кстати, мотать его «внавал» тоже не рекомендуется.
Обычно проволоку на катушку наматывают на самодельных станках.
При надетой на каркас силовой обмотке придется витки делать вручную и записывать на бумаге их количество через определенный интервал, например, сто или двести.
Перед началом работы следует припаять к началу обмотки многожильный провод в прочной изоляции, желательно марки МГТФ. Он будет длительно выдерживать многократные изгибы, нагрев, механические воздействия. Соединение концов выполняется пайкой, изолируется. Флюс выбирается только канифоль, кислота не допускается.
Гибкая жила закрепляется в катушке от выдергивания и выводится наружу через отверстие в боковой стенке. После окончания намотки второй конец обмотки тоже припаивают к проводу МГТФ, который выводят наружу.
Поскольку на провод будет подано 220 вольт, то его следует хорошо изолировать от корпуса и вторичной обмотки.
Доводка конструкции
После намотки катушки на нее плотно устанавливают железо, закрепляя его клиньями от выпадения. До окончательной сборки корпуса можно проверить работу паяльника подачей напряжения в первичную обмотку для разогрева наконечника и оценить вольтамперную характеристику.
Если собранная конструкция хорошо паяет, то этим можно и не заниматься. Но, для сведения: желательно угадать рабочую точку ВАХ в месте перегиба кривой, когда железо достигло своего насыщения. Делается это изменением числа витков.
Способ определения основан на подаче переменного напряжения от регулируемого источника на обмотку трансформатора через амперметр и вольтметр. Делается несколько замеров и по ним строится график, показывающий точку перелома (насыщения железа). Затем принимается решение об изменении числа витков.
Ручка, корпус, выключатель
В качестве выключателя подойдет любая кнопка с самовозратом, рассчитанная на токи до 0,5 А. На фотографии показано микропереключатель от старого магнитофона.
Ручка паяльника сделана из двух половинок твердого дерева, в которых вырезаны полости для размещения проводов, кнопки и лампочки. Вообще-то, подсветка не обязательна, для нее надо делать отдельную отпайку или резистивно-емкостной делитель.
Половинки ручек стянуты шпильками с гайками. На них же монтируется металлический хомут крепления, который необходимо изолировать от железа магнитопровода.
Показанная на фотографии открытая самодельная конструкция корпуса обеспечивает лучшее охлаждение, но от работника требует внимания и соблюдения правил безопасности.
Бравый Алексей Семенович
Самостоятельное изготовление такого устройства может быть продиктовано не столько соображениями экономии, сколько жаждой познания и тягой к самореализации домашних мастеров. В этой статье мы расскажем об устройстве и особенностях импульсного паяльника и опишем несколько способов его самостоятельного изготовления.
Устройство паяльника работающего по импульсному принципу
Импульсный паяльник устроен относительно просто. Он состоит из:
- Жало — рабочий орган, представляет собой V- образный отрезок медной проволоки толщиной от 1 до 3 миллиметров, закрепленный в держателе.
- Источник питания — подает на жало электрический ток низкого напряжения.
- Рукоятка пистолетного типа.
- Кнопка включения устройства.
- Сетевой кабель с вилкой.
- Лампочка или светодиод подсветки рабочей зоны (необязательно, но очень удобно)
Самый сложный узел — это источник питания. Он преобразует сетевое напряжение в 220 В 50 герц в низкое напряжение высокой частоты (20-40 килогерц). Входная цепь источника через кнопку включения соединена с сетевым кабелем, а к выходной цепи подключены контакты жала. Существуют различные схемы блоков питания импульсных паяльников.
Источник питания может быть встроенным в рукоятку. Закрепленный в корпусе трансформатор обладает большим весом и заметными размерами. При длительной работе это будет сильно утомлять оператора. В некоторых вариантах исполнения источник питания выполняют в виде отдельного блока. Это повышает безопасность и удобство пользования прибором. Кнопка включения устройства вмонтирована в рукоятку.
Основные конструктивные отличия от обычного паяльника:
- Наличие блока питания.
- Наличие кнопки включения.
- Отсутствие нагревательного элемента.
- Нет необходимости в подставке — температура паяльника повышается только на время пайки, после отпускания кнопки он очень быстро остывает до комнатной температуры.
Конкретные конструкции самодельных импульсных паяльников могут отличаться друг от друга в зависимости от того, какие устройства легли в их основу.
Принцип действия
В основу работы устройства положен простой физический принцип нагревания проводника при пропускании через него сильного электрического тока.
При включении устройства нажатием кнопки кнопкой замыкается входящая цепь блока питания, высокое напряжение преобразуется трансформатором в низкое напряжение на вторичной обмотке, в выходной цепи возникает ток, который быстро нагревает жало. При отпускании кнопки цепь размыкается, ток перестает течь и нагрев прекращается.
Сила тока в рабочей цепи достигает 25-50 ампер при невысоком напряжении около 2 вольт. Вторичная обмотка трансформатора должна быть намотана проводом, должна иметь сечение в несколько раз больше, чем сечение проволоки жала. То же самое касается токопроводящих шин, соединяющих концы жала с вторичной обмоткой. Это предотвратит их перегрев и непроизводительные затраты энергии на их нагревание.
Вместо трансформатора в последнее время все шире стали применяться импульсные источники питания. Они позволяют в несколько раз снизить вес и габариты блока при той же производительности.
Источники тока для питания импульсных паяльников
Перед началом самостоятельного изготовления паяльника следует, исходя из доступных материалов, определиться с выбором типа источника.
Традиционно импульсный паяльник в качестве источника питания использовал мощный понижающий трансформатор и назывался так только из-за кратковременного режима работы.
Такое устройство просто по конструкции, но обладает большим весом и габаритами.
Ставшие доступными не так давно импульсные блоки питания устроены намного сложнее. Они сначала выпрямляют поступающее на их вход низкочастотное сетевое напряжение, далее преобразуют его в высокочастотное (20-40 килогерц) и уже его подают на первичную обмотку трансформатора. Высокочастотные трансформаторы в несколько раз меньше по массе и габаритам, чем низкочастотные, поэтому весь импульсный источник питания, несмотря на сложное устройство, занимает места в несколько раз меньше, чем один низкочастотный трансформатор.
Резюмируя, можно сказать, что трансформаторные источники просты и надежны, но тяжелы и громоздки.
Импульсные существенно сложнее по устройству, но позволяют сэкономить вес и габариты.
Процесс переделки понижающего трансформатора
Выбирая понижающий трансформатор, следует помнить, что его мощность должна быть от 50 до 150 ватт. Меньшая приведет к перегреву и выходу устройства из строя, большая — к неоправданному утяжелению и громоздкости.
Первичную обмотку переделывать не нужно, а вторичную следует удалить, разобрав пластины. Точный расчет вторичной обмотки не требуется, важнее обеспечить максимальное сечение ее провода или шины. Обычно наматывают от двух до шести витков. Сечение должно быть в пределах от 6 до 10 мм 2.
Важно! Витки вторичной обмотки не должны касаться друг друга и сердечника трансформатора.
Если вторичная обмотка выполняется медной шиной, ее концы можно оставить подлиннее и использовать в качестве токопроводов, закрепив жало непосредственно к ним. Отсутствие лишних соединений повысит надежность работы и улучшит температурный режим устройства.
После окончания намотки и монтажа обязательно проверьте обмотку тестером на отсутствие замыкания

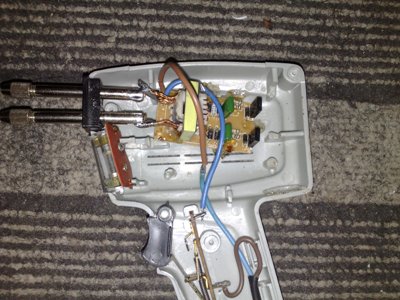

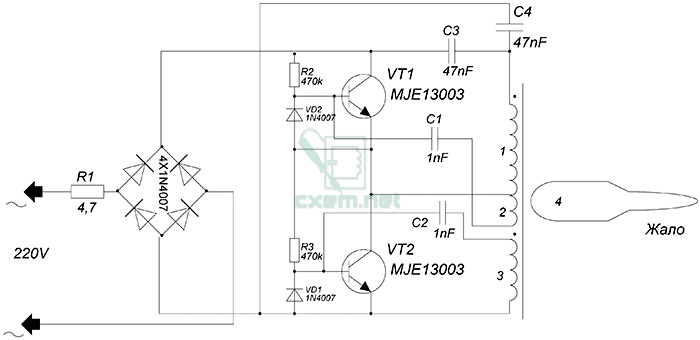

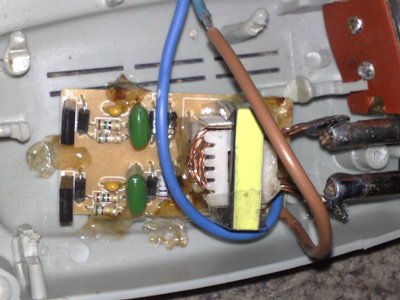

Переделка электронного трансформатора
Импульсный источник питания для паяльника берется «как есть» и подвергается минимальным переделкам. Чаще всего применяют импульсный блок питания для галогенных ламп на напряжение 12 вольт и мощностью 60 ватт, но подойдет и любой с близкими параметрами.
Поскольку в современных блоках питания используются неразборные тороидальные трансформаторы, намотанные на ферритовом кольце и прочно закрепленные на плате, то старую вторичную обмотку не удаляют, а просто отключают.

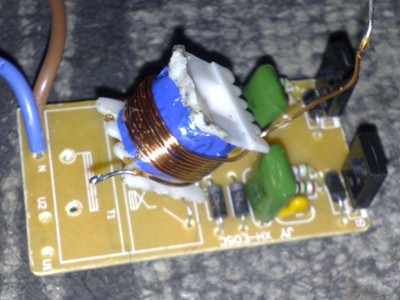

Новую вторичную обмотку делают из всего одного витка медной шины большого сечения, аккуратно просовывая ее в центральное отверстие выходного трансформатора.
Если у нашедшегося под рукой провода или шины сечение недостаточное, то следует сделать две вторичные обмотки из одного витка, подключив их к токопроводам параллельно.

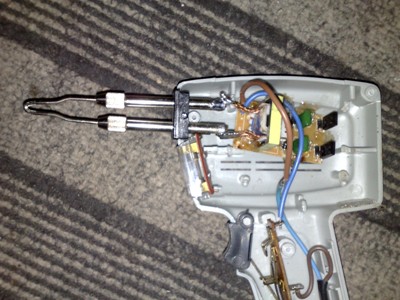

В целом процесс переделки своими руками электронного трансформатора в импульсный паяльник получается проще, чем в случае низкочастотного трансформатора.

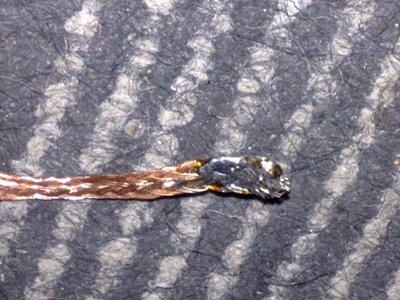

Изготовление жала паяльника
Жало — самый простой, но, тем не менее, ответственный узел паяльника.
Медная проволока должна быть диаметром 1-2 миллиметра, крепить ее к токопроводным шинам следует болтовыми соединениями с шайбами. Если под рукой найдутся цанговые соединения на такой диаметр- то паяльник приобретет намного более эстетичный вид.
После нескольких пробных паек, возможно, придется изменить диаметр проволоки. Слишком тонкая будет перегреваться сама, и перегревать припаиваемые детали, слишком толстая, напротив, будет медленно прогреваться, задерживая основную работу.
Подбором толщины проволоки надо добиться разогрева жала до стабильной температуры за 5-7 секунд. Чрезмерное увеличение толщины приведет к росту потребляемой мощности и к перегреву вторичной обмотки выходного трансформатора. В ходе пробных паек нужно обязательно проверять степень ее нагрева, не допуская тления или даже воспламенения изоляции.
Преимущества и недостатки
Импульсный паяльник, собранный своими руками, будет выгодно отличаться от других типов паяльников следующим:
- Малый расход электроэнергии. Она не тратится на обогрев мастерской, а расходуется только в момент пайки.
- Безопасность. Жало в нерабочем состоянии мгновенно остывает, таким устройством нельзя обжечься, поджечь что-либо на рабочем столе или проплавить изоляцию.
- Удобство использования, ремонта и обслуживания. Жало можно изготовить заменить за считанные минуты. Кроме того, жалу можно придать любую форму для выпаивания деталей в труднодоступных местах или среди плотного монтажа.
Кроме достоинств, этому типу устройств присущ и недостаток: большой вес и размеры утомляют руку при длительном использовании. Чтобы избежать этого, применяют импульсный источник питания и даже выносят его в отдельный блок.
Изготовление импульсного микросхемного паяльника
Для изготовления паяльника, которым можно выпаивать и впаивать в печатные платы микросхемы и другие электронные компоненты, отличающиеся особой чувствительностью к перегреву, в конструкцию устройства добавляют специально переделанный резистор, играющий роль защитного устройства. Хорошо подойдет резистор типа МЛТ сопротивлением 8 ом и рассеиваемой мощностью 0,5-2 ватта
Кроме того, потребуется:
- Полоска двухстороннего фольгированного текстолита 10Х30 миллиметров.
- Кусок стальной проволоки толщиной 0,8 мм.
- Медная проволока для жала.
- Корпус шариковой ручки.
- Импульсный блок питания 12-15 вольт 1 ампер.
Последовательность изготовления следующая:
- Снять лакокрасочное покрытие с резистора, нагрев его в муфельной печи или газовой горелкой.
- надфилем или лобзиком отпилить один из выводов.
- просверлить в этом месте отверстие диаметром 1,1 мм, достигнув внутренней полости. Второй вывод следует подключить к источнику питания, он же будет крепить устройство к ручке.
- Расширить отверстие в корпусе сопротивления на конус так, чтобы исключить контакт жала и внутренних стенок резистора, к этому месту надо будет припаять второй провод к блоку питания.
- Стальную проволоку надо согнуть пополам, выгнуть в месте сгиба кольцо по диаметру резистора (должно садиться очень плотно) и загнуть его под прямым углом.
- Кольцо залудить, надеть на резистор и припаять так, чтобы концы стальной проволоки были направлены в одну сторону с оставшимся выводом.
- Из полоски текстолита вырезать плату таким образом, чтобы на широкой части с разных сторон было две контактные площадки для припаивания концов проволоки и второго вывода резистора соответственно, средняя должна плотно входить в корпус ручки, а узкая — иметь контактные площадки для подпайки проводов от блока питания.
- Припаять концы проволоки и вывод сопротивления к плате, с дугой стороны припаять провода от блока питания
- В отверстие резистора плотно вставить кусочек термостойкого изолятора (той же керамики, например), чтобы исключит контакт жала со вторым выводом.
- Вставить медное жало в отверстие. Жалу можно придать любую удобную для пайки форму, изогнуть, сплющить, заточить и т.д.
- Пропустить провода через корпус ручки, вставить в него плату и подсоединить провода к блоку питания.
Работа таким импульсным микросхемным паяльником, сделанным своими руками, безопасна для микросхем и не утомляет руку.
Отличия от обычного паяльника
Основные отличия импульсного паяльника от обычного заключаются в следующем:
- Нагревательный элемент как таковой отсутствует. Нагревается само жало за счет проходящего по нему сильного тока. Жало включают в цепь вторичной обмотки трансформатора.
- Быстрый прогрев жала (несколько секунд).
- Экономичность (электроэнергия расходуется только в момент пайки).
- Безопасность. Паяльник нагревается на несколько секунд и так же быстро остывает.
- Возможность регулировать мощность (в некоторых схемах)
Из негативных отличий следует отметить неприменимость такого устройства для пайки микросхем и других элементов, чувствительных к перегреву и к поражению статическими зарядами.
Делаем самодельный электропаяльник импульсного типа
Рассмотрим пошаговую инструкцию по самостоятельному изготовлению паяльника трансформаторного типа.
- Подобрать подходящий трансформатор. Подойдет любой силовой от блока питания старой электронной техники мощностью 50-150 ватт.
- Аккуратно разобрать его и снять обмотки. С вторичной можно не церемониться, а с первичной надо обойтись осторожно — она войдет в состав изделия.
- Изготовить и поместить поверх первичной вторичную обмотку из медной шины сечением не менее 20 мм Достаточно одного витка, надо оставить концы шины длиной не менее 15 см.
- Для изоляции следует использовать стеклоткань или термоусадочные трубки.
- К концам шин на болтовых креплениях присоединить V- образный кусок медной проволоки толщиной 1,5-2 мм (подбирается опытным путем)
- Из дерева или текстолита вырезать рукоятку, в ней закрепить кнопку включения. И трансформатор.
- Подсоединить к первичной обмотке сетевой кабель через кнопку.
Такой импульсный паяльник, сделанный своими руками, по сравнению с заводскими образцами будет хоть и выглядеть невзрачно, зато работать — ничуть не хуже.
Паяльник на базе энергосберегающей лампы
Домашние умельцы разработали еще одну схему создания импульсного паяльника — из энергосберегающей лампы. Сама лампа в конструкцию не входит, потребуются ее комплектующие.
Перечень необходимых узлов и материалов:
- Преобразователь (или балласт) от люминесцентного светильника.
- Трансформатор с 220 вольт на любое низкое напряжение.
- Медная проволока толщиной 2-3 миллиметра.
- Крепеж.
- Провода.
- Сетевой шнур с вилкой.
В схему балласта от люминесцентного светильника вмешиваться не следует, она будет работать «как есть». Стабильность работы устройства и его безопасность обеспечивается средствами электронной схемы — терморезистор защитит от перегрева, а предохранитель — от короткого замыкания.
Первичная обмотка рабочего трансформатора подключается к выходным контактам балласта
Рабочий трасформатор следует намотать на любом доступном ферритовом кольце. Первичная обмотка содержит 10-120 витков прбода толщиной 0,5 мм.
Вторичная- это один виток толстой медной проволоки сечением 3-3,5 мм 2 К ней на болтовых или цанговых зажимах крепится жало из V- образного куска медной проволоки диаметром 1,5-2 мм.
Важно: проволока вторичной обмотки должна быть толще, чем проволока жала. Иначе будет греться не жало, а обмотка.
Рукоятка и корпус выполняется из любого доступного материала.
Данная идея родилась, после того, как один хороший друг сделал аналогичный паяльник, где был использован ЭТ (электронный трансформатор) для питания галогенных ламп на 12 Вольт. По сути, я ничего нового не придумал, а только собрал аналогичный паяльник с применением более компактного и маломощного электронного трансформатора на 50 ватт. В отличии от ЭТ высокой мощности, трансформатор выполнен на Ш-образном сердечнике, намотать нужную обмотку очень неудобно, поэтому для начала нужно выпаять и разобрать трансформатор.
Обмотка на 12 Вольт состоит из 8-10 витков провода 0,8-1мм, нам нужно отмотать эту обмотку и мотать новую.
Силовая обмотка состоит всего из одного витка, намотка делается шиной с сечением 5-6 мм. В моем случае в качестве шины использовался экран от телевизионного кабеля.
После намотки обмотке нужно предать некую стойкость. Для этого с боковых сторон сердечника вставлены кусочки картона.
Ранее у меня имелся немецкий паяльник в виде пистолета. Основа работы такого паяльника та же, что и у импульсного, только в нем применен сетевой трансформатор. Работать этим паяльником крайне неудобно из-за большого веса, а при долговременном включении трансформатор перегревается очень сильно (однажды даже перегорела сетевая обмотка, пришлось мотать самому).
В нашей же схеме нет таких недостатков, даже без теплоотводов тепловыделение на ключах незначительное.
Концы шины попросту запаяны к держателю жала, тепловыделения тут практически нет, значит припой будет держаться.
Плату электронного трансформатора укрепил с помощью обычного силикона, никаких дополнительных примочек и приспособлений не использовал.
Схема таких ЭТ стандартная - полумостовой инвертор, в отличии от схем производителя Taschibra, этот блок достаточно стабилен, тут нет отдельного трансформатора ОС, а базовые обмотки ключей намотаны на основном трансформаторе. Схему смотрим ниже.
В ходе работы обмотка не греется, но при долговременном включение теплота передается от жала к обмотке.
Паяльник получился достаточно легким, жало греется всего за 5-6 секунд.Его можно использовать для монтажных работ, но для более масштабных дел (лужение плат и т.п.) такой паяльник не самый лучший вариант.
Список радиоэлементов
Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
---|---|---|---|---|---|---|
VT1, VT2 | Биполярный транзистор | MJE13003 | 2 | В блокнот | ||
Выпрямительный диод | 1N4007 | 4 | В блокнот | |||
VD1, VD2 | Выпрямительный диод | 1N4007 | 2 | В блокнот | ||
R1 | Резистор | 4.7 Ом | 1 | В блокнот | ||
R2, R3 | Резистор | 470 кОм | 1 | В блокнот | ||
C1, C2 | Конденсатор | 1 нФ | 1 |
Принцип пайки основан на том, что на конце жала паяльника достигается максимальный нагрев, нужный для плавки припоя и прогрева соединяемых элементов. Подготовка деталей к паянию отнимает немало времени. Держать постоянно нагретый электропаяльник невыгодно из-за неоправданного перерасхода электричества. На смену традиционным паяльным приборам пришли энергосберегающие виды импульсных паяльников (ИП).
Важно! Главное отличие импульсных инструментов от обычных паяльников заключается в том, что нужная температура на конце жала достигается за 3-4 секунды после включения.
Принцип функционирования прибора
Наконечник инструмента выглядит в виде изогнутой медной проволоки, по которой проходит сильный ток (25-50 А). До некоторого времени в большинстве ИП электроэнергию такой мощности подавал трансформатор.
Его вторичная обмотка выглядела как пара витков медного проводника с поперечным сечением от 6 до 10 мм2. Мощное сечение проводника по сравнению с проволокой жала позволяет шине оставаться относительно холодной при максимальной передаче тепла на конец жала.
Как правило, выводы шины из корпуса прибора являются одновременно держателями наконечника. Сам блок питания помещается в пластиковом корпусе с включателем куркового типа. Паяльники изготавливают в форме пистолета. Они удобно помещаются в руке. Лёгким нажатием на курок инструмент приводится в рабочее состояние.
Новое поколение ИП
К недостаткам старых импульсных приборов можно отнести их внушительный вес из-за большой массы трансформаторов, а также возникновение вибрации инструмента во время пайки. В моделях последнего поколения вместо громоздких и массивных трансформаторов стали применять более лёгкие и небольшие электронные блоки питания. Импульсная схема блока преобразования тока высокой частоты позволяет избежать возникновения этих негативных явлений.
Самодельные ИП
Сделать импульсный паяльник своими руками не так трудно, как кажется на первый взгляд. На сегодня возможны два варианта изготовления ИП: применение стандартных понижающих трансформаторов или установка электронных плат, создающих импульсы высокочастотного напряжения электрического тока.
ИП с понижающим трансформатором
Для самодельного прибора используют трансформатор независимо от типа магнитопровода. Основное требование к преобразователю напряжения – это его мощность в диапазоне от 50 до 150 Вт. Вторичную обмотку изымают. Вместо неё устраивают пару оборотов медной шины или плетённого медного провода вокруг сердечника.
Обратите внимание! Монтаж новой обмотки должен быть сделан так, чтобы шины не контактировали друг с другом и не замыкались напрямую на сердечник.
При наматывании упругой медной шины требуется соблюдать осторожность, чтобы не нанести повреждений первичной обмотке трансформатора. После чего нужно обязательно протестировать проводку на наличие обрыва и замыкания.
Для рукоятки паяльника можно использовать старую ручку от кухонной утвари из дерева или диэлектрика. Некоторые умельцы вырезают держатель из подсобного материала. В качестве крепления деталей паяльника отлично служит стандартная изоляционная лента.
Импульсный паяльник с электронным трансформатором
Для изготовления ИП своими руками часто используют старый корпус паяльника-пистолета и держатели жала. Сейчас получили большое распространение электронные блоки для галогенных ламп. Такой трансформатор на выходе выдаёт ток напряжением 12 В и мощностью от 50 до 150 Вт.
Устройство легко помещается в старом корпусе паяльника. Имея достаточную квалификацию, можно не тратиться на приобретение этой детали, а сделать электронную плату своими руками.
Можно пойти другим путём и приобрести готовый высокочастотный импульсный трансформатор. То есть надо приобрести такой преобразователь напряжения, чтобы он мог поместиться в корпусе паяльного пистолета.
Дополнительная информация. Если сечение имеющихся шин или гибких проводов недостаточно, то подключают несколько дополнительных витков обмоток.
Изготовление наконечников
Для изготовления жала ИП берут медную жилу диаметром 1-2 мм. Проводник сгибают с разрывом между концами, которые закрепляют в болтовых, винтовых соединениях или кольцевых зажимах держателей ИП.
Нужную толщину проволоки жала подбирают опытным путём. Понятно, что наконечник из медной жилы толщиной 1 мм будет почти в два раза быстрей прогреваться, чем 2-х миллиметровый пруток.
Освещение рабочей зоны
Для освещения места пайки устанавливают обыкновенную лампочку от бытового фонарика. Лампочка включается синхронно с началом нагрева наконечника ИП. Часто вместо лампы накаливания устанавливают светодиод. Для подачи тока 12 вольт на лампочку в схему блока питания ставят дополнительную небольшую параллельную вторичную обмотку. В корпусе электронного трансформатора заводского изготовления есть готовые выводы для питания светодиода. Светодиод устанавливают таким образом, чтобы пучок лучей света точно был направлен на кончик жала.
Преимущества и недостатки импульсных паяльников
Преимущества
- Простота конструкции позволяет даже малоопытному радиолюбителю подобрать на радиорынке необходимые детали и собрать импульсный паяльник своими руками;
- Электроэнергия не тратится впустую на прогрев окружающей среды. Прибор работает только при нажатой клавише включателя;
- Отложенный в сторону паяльник автоматически отключается, и жало быстро охлаждается, что исключает получение случайных ожогов;
- Замена выгоревшего жала не вызывает затруднений. Достаточно отрезок медной проволоки согнуть нужным образом и вставить его в зажимы держателей.
Недостаток
Наряду с рядом достоинств данных инструментов, самодельные импульсные паяльники обладают одним недостатком. Несмотря на компактность импульсного паяльника, его вес при долгой работе существенно влияет на усталость рук. Это создаёт определённое неудобство в процессе пайки. Нашлись умелые люди, которые стали разделять электронный блок питания и сам рабочий орган паяльника. Для этого блок подсоединяют дистанционно.
Сегодня импульсные паяльники прочно заняли своё место в сфере радиоэлектроники. Благодаря своей простоте в обращении, такой инструмент можно встретить почти в каждом хозяйстве.
Видео
